Panneau d'interface auxiliaire DS3800NADB pour les applications industrielles

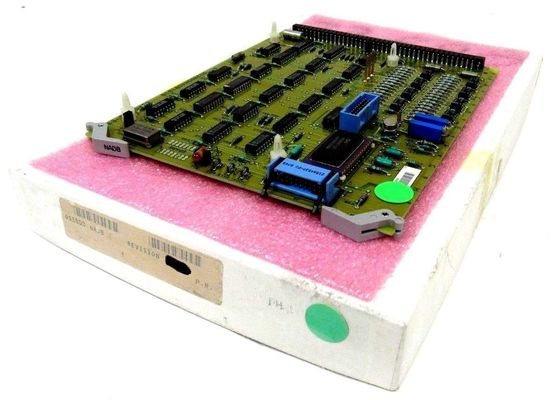

Description du produit : DS3800NADB

• Dimensions et structure du tableau
  • En tant que carte de circuit imprimé, le DS3800NADB a un encombrement relativement important, conçu pour accueillir une variété de composants. La taille de la carte est optimisée pour abriter tous les circuits nécessaires à ses fonctions de conversion analogique-numérique. La présence de trous percés dans les coins supérieur droit et inférieur droit indique un mécanisme de montage standard. Ces trous sont probablement conçus pour s'insérer dans un boîtier ou un panneau de commande spécifique au sein du système industriel, garantissant ainsi une installation sécurisée et stable. Ceci est crucial dans les environnements où les vibrations des machines, telles que celles d'une centrale électrique, pourraient potentiellement perturber le fonctionnement de la carte si elle n'est pas correctement montée.
• Disposition des composants
  • Circuits intégrés: La carte est peuplée d'un nombre important de circuits intégrés. Ces circuits intégrés jouent divers rôles dans le processus de conversion analogique-numérique. Par exemple, certains peuvent être dédiés à l'amplification du signal, garantissant que les signaux d'entrée analogiques faibles sont amplifiés à un niveau approprié pour une conversion précise. D'autres pourraient être impliqués dans l'opération de conversion analogique-numérique proprement dite, en utilisant des algorithmes complexes pour numériser avec précision les signaux analogiques. L'emplacement stratégique de ces circuits intégrés sur la carte est conçu pour minimiser les interférences de signal et optimiser l'efficacité globale de la conversion.
  • Résistances et condensateurs: Il existe un ensemble de résistances et de condensateurs sur le DS3800NADB. Les résistances sont utilisées pour contrôler le flux de courant électrique, définir les niveaux de tension et exécuter des fonctions telles que l'adaptation d'impédance. Les condensateurs, quant à eux, sont utilisés pour des tâches telles que le filtrage du bruit électrique, le découplage des alimentations, ainsi que le stockage et la libération de charges électriques selon les besoins. Leur combinaison aide à conditionner les signaux d'entrée analogiques, les rendant plus adaptés au processus de conversion analogique-numérique.
  • Connecteurs: La carte est équipée de connecteurs mâles et femelles. Ces connecteurs sont essentiels pour établir la communication avec d'autres composants du système de contrôle industriel. Le connecteur mâle peut être utilisé pour envoyer des signaux numériques convertis à partir d'entrées analogiques, tandis que le connecteur femelle peut être utilisé pour recevoir de l'alimentation, des signaux de commande ou des signaux d'entrée analogiques supplémentaires. La conception de ces connecteurs garantit une connexion fiable et sécurisée, minimisant le risque de perte de signal ou de courts-circuits électriques.

2. Aperçu fonctionnel



• Conversion analogique-numérique
  • Conversion haute résolution: En tant que carte de conversion analogique-numérique 12 bits, la DS3800NADB offre un haut niveau de résolution dans la conversion des signaux analogiques sous forme numérique. Une résolution de 12 bits signifie qu'il peut distinguer 4 096 niveaux différents dans la plage du signal analogique d'entrée. Cette haute résolution est cruciale dans les applications où une mesure et un contrôle précis sont requis, comme dans les systèmes de contrôle de turbine. Par exemple, dans une turbine à gaz, une conversion précise des signaux analogiques provenant de capteurs mesurant des paramètres tels que la température, la pression et le débit est essentielle pour maintenir des performances optimales de la turbine.
  • Gestion du signal d'entrée: La carte est conçue pour gérer une variété de signaux d’entrée analogiques. Il peut accepter les signaux de différents types de capteurs, tels que des thermocouples pour la mesure de température, des transducteurs de pression et des débitmètres. Ces signaux analogiques peuvent avoir différentes plages de tension, et le DS3800NADB est probablement équipé de circuits d'entrée capables de mettre à l'échelle et de conditionner ces signaux pour qu'ils se situent dans la plage appropriée pour le processus de conversion analogique-numérique.
• Sortie de données et communication
  • Format de sortie numérique: Une fois les signaux analogiques convertis sous forme numérique, le DS3800NADB produit les données dans un format qui peut être facilement traité par d'autres composants du système. La sortie numérique peut être au format parallèle ou série, selon les exigences de conception. Ces données numériques peuvent ensuite être envoyées à des microcontrôleurs, des automates programmables (PLC) ou d'autres unités de traitement numérique au sein du système de contrôle de la turbine. Ces unités peuvent utiliser les données numériques pour prendre des décisions, telles que l'ajustement du débit de carburant, de la vitesse de la turbine ou de l'angle des pales, afin de garantir un fonctionnement efficace et sûr de la turbine.
  • Communication avec d'autres composants: Les connecteurs mâles et femelles de la carte permettent une communication transparente avec d'autres composants du système de contrôle industriel. La carte peut communiquer avec d'autres cartes responsables de tâches telles que le stockage de données, l'affichage ou le traitement ultérieur du signal. Par exemple, il peut envoyer les données numériques converties à un tableau d'affichage, qui peut ensuite présenter les informations aux opérateurs dans un format lisible par l'homme. De plus, il peut recevoir des signaux de commande d'une unité de contrôle centrale, qui peut ajuster le fonctionnement de la carte, comme modifier la plage du signal d'entrée ou le taux de conversion.

3. Adaptabilité environnementale



• Résistance à la température et à l'humidité
  • Le DS3800NADB est conçu pour fonctionner dans une plage de températures spécifique, généralement adaptée aux environnements industriels. Dans les centrales électriques ou autres environnements industriels, la température peut varier considérablement et la carte est conçue pour résister à ces fluctuations sans compromettre ses performances. De même, il peut gérer une certaine plage de niveaux d’humidité, garantissant un fonctionnement fiable même dans des conditions humides. Cette adaptabilité environnementale est obtenue grâce à l'utilisation de composants conçus pour ces conditions et à des caractéristiques de conception appropriées de gestion thermique et de résistance à l'humidité sur la carte.
• Compatibilité électromagnétique (CEM)
  • Les environnements industriels sont souvent remplis d'interférences électromagnétiques (EMI) provenant de diverses sources, telles que des moteurs, des transformateurs et des émetteurs radiofréquence (RF). Le DS3800NADB est conçu pour être compatible électromagnétiquement, ce qui signifie qu'il peut fonctionner sans être significativement affecté par ces champs électromagnétiques externes. Il dispose probablement de mécanismes de blindage et de filtrage intégrés pour protéger ses composants internes contre les EMI et les RFI. Cela garantit que le processus de conversion analogique-numérique reste précis et que la sortie des données est fiable, même en présence d'un fort bruit électromagnétique.



Caractéristiques : DS3800NADB

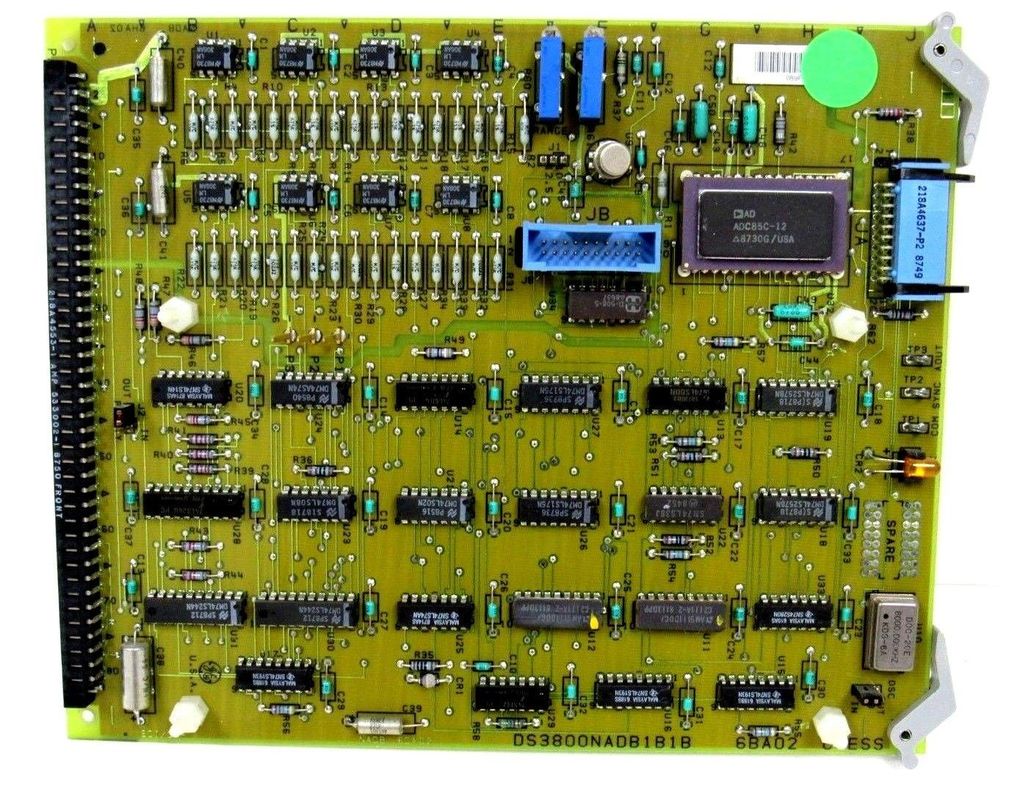

• Structure du conseil d'administration: Il s'agit d'une carte de circuit imprimé relativement grande et fonctionne comme une carte mère pour la plus petite carte auxiliaire DS3800DADB. Il est doté d'une languette d'extraction fixée à ses coins supérieur et inférieur droit pour une extraction et une installation faciles. La carte est percée en usine et marquée pour l'alignement sur le bord inférieur avec « NADB 6 DA 02 6 BA 04 ».
• Connecteurs: Il possède un connecteur mâle, un connecteur femelle et un connecteur ruban pour communiquer avec le DS3800DADB. Les connecteurs garantissent des connexions fiables avec d'autres composants du système.
• Composants
  • Indicateur LED: Il dispose d'une LED orange marquée "P OK" pour indiquer l'état d'alimentation ou le fonctionnement normal de la carte.
  • Points de test: Il existe trois points de test TP marqués COM/SYNC/AOUT, qui peuvent être utilisés à des fins de test et de débogage.
  • Résistances et condensateurs: Il dispose de deux potentiomètres à résistance variable et de plusieurs condensateurs. Les condensateurs jouent un rôle de filtrage et de stockage d'énergie, tandis que les potentiomètres peuvent être réglés pour affiner certains paramètres.
  • Circuits intégrés: Il est équipé de plusieurs circuits intégrés, dont le convertisseur A/D 12 bits ADC85H-12 avec référence et horloge. La conception de cette puce comprend des résistances de mise à l'échelle qui fournissent des plages de signaux d'entrée analogiques de ±2,5, ±5, ±10, 0 à +5 ou 0 à +10 volts.



Personnalisation et flexibilité

Commutateurs de cavalier: Il dispose de plusieurs cavaliers. J1 est marqué « range », J2 est marqué « parity » et peut être réglé sur in ou out, et J3 est marqué « osc » et peut être réglé sur in ou out, permettant une certaine personnalisation et configuration du fonctionnement de la carte.PTH de rechange: Il y a des trous traversants plaqués de rechange situés le long de son bord droit, offrant la possibilité de modifications ou d'extensions supplémentaires du circuit si nécessaire.

Caractéristiques fonctionnelles

Haute résolution: En tant que carte de conversion analogique-numérique 12 bits, elle peut distinguer 4096 niveaux différents dans la plage du signal analogique d'entrée, fournissant une conversion de haute précision pour une mesure et un contrôle précis.Compatibilité des signaux de sortie: Tous les signaux numériques sont compatibles DTL et TTL, et la sortie des données est vraie négative et disponible sous forme série ou parallèle, ce qui facilite l'interface avec d'autres appareils numériques du système.Conception de redondance: Le système GE Speedtronic Mark IV, dont le DS3800NADB fait partie, intègre des chipsets avec deux redondances de vote sur trois sur tous les paramètres de protection et commandes critiques, améliorant ainsi la fiabilité et la sécurité du système.

Paramètres techniques : DS3800NADB



• Résolution: 12 bits, ce qui signifie qu'il peut distinguer 4096 niveaux différents dans la plage du signal analogique d'entrée, fournissant une conversion de haute précision pour une mesure et un contrôle précis.
• Plage du signal d'entrée: Le convertisseur A/N 12 bits ADC85H-12 sur la carte est doté de résistances de mise à l'échelle qui fournissent des plages de signaux d'entrée analogiques de ±2,5, ±5, ±10, 0 à +5 ou 0 à +10 volts.

Sortie numérique



• Compatibilité: Tous les signaux numériques sont compatibles DTL et TTL, et la sortie des données est négative-vraie.
• Format de sortie: La sortie des données est disponible sous forme série ou parallèle, ce qui facilite l'interface avec d'autres appareils numériques du système.

Connecteurs



• Connecteur mâle: Situé sur un bord court de la carte, utilisé pour envoyer des signaux numériques ou se connecter à d'autres composants nécessitant les données numériques converties.
• Connecteur femelle: Remplit l'autre bord court, qui peut être utilisé pour recevoir de l'alimentation, des signaux de commande ou des signaux d'entrée analogiques supplémentaires.
• Connecteur de ruban: Utilisé pour communiquer avec la carte auxiliaire DS3800DADB.

Alimentation



• Tension: Les exigences de tension spécifiques ne sont pas accessibles au public en détail, mais elles sont conçues pour fonctionner dans la plage d'alimentation fournie par le système GE Speedtronic Mark IV.
• Consommation d'énergie: La consommation électrique de la carte n'est pas spécifiée dans le domaine public, mais elle est optimisée pour fonctionner efficacement dans l'environnement du système de contrôle de la turbine.

Autres paramètres



• Indicateur LED: Il dispose d'une LED orange marquée "P OK" pour indiquer l'état d'alimentation ou le fonctionnement normal de la carte.
• Points de test: Il existe trois points de test TP marqués COM/SYNC/AOUT, qui peuvent être utilisés à des fins de test et de débogage.
• Résistances et condensateurs: Il dispose de deux potentiomètres à résistance variable et de plusieurs condensateurs. Les condensateurs jouent un rôle de filtrage et de stockage d'énergie, tandis que les potentiomètres peuvent être réglés pour affiner certains paramètres.
• Commutateurs de cavalier: J1 est marqué « range », J2 est marqué « parity » et peut être réglé sur in ou out, et J3 est marqué « osc » et peut être réglé sur in ou out, permettant une certaine personnalisation et configuration du fonctionnement de la carte.
• PTH de rechange: Il y a des trous traversants plaqués de rechange situés le long de son bord droit, offrant la possibilité de modifications ou d'extensions supplémentaires du circuit si nécessaire.



Applications : DS3800NADB



Automatisation industrielle



• Contrôle des processus: Dans les processus de production industrielle tels que la chimie, le raffinage du pétrole et la transformation des aliments, le DS3800NADB peut être utilisé pour convertir les signaux analogiques des variables de processus telles que le débit, le niveau et la concentration en signaux numériques pour l'automate programmable (PLC) ou distribués. système de contrôle (DCS) pour traiter et contrôler. Cela permet une régulation précise du processus de production, garantissant la qualité du produit et l’efficacité de la production.
• Robotique: Dans les systèmes robotiques, le DS3800NADB peut être utilisé pour convertir les signaux analogiques provenant de capteurs tels que des capteurs de force, des capteurs de position et des capteurs de vision en signaux numériques que le contrôleur du robot doit traiter et analyser. Cela permet au robot de percevoir avec précision l'environnement externe et d'effectuer des tâches telles que la préhension, l'assemblage et le soudage avec une grande précision.

Systèmes de surveillance et de diagnostic des équipements



Laboratoires de recherche et développement



Personnalisation : DS3800NADB

• Interaction avec la carte auxiliaire DS3800DADB: Le DS3800NADB sert de carte principale et se connecte à la carte auxiliaire DS3800DADB via un câble plat. Les huit condensateurs 708a1 200 V m/e sur la carte auxiliaire peuvent augmenter considérablement la capacité du DS3800NADB, optimisant ainsi les performances globales du système.
• Intégration au sein du système Speedtronic Mark IV: Il fait partie du système GE Speedtronic Mark IV, fonctionnant en tandem avec d'autres cartes de commande, capteurs et actionneurs du système. Ensemble, ils permettent un contrôle précis des turbines à gaz et à vapeur. Par exemple, il partage des données et des signaux de contrôle avec d'autres cartes de contrôle pour assurer le fonctionnement coordonné de l'ensemble du système.

Entretien et réparation



• Détection des défauts: L'indicateur LED ambre "P OK" sur la carte peut être observé pour déterminer de manière préliminaire si l'alimentation électrique ou l'état de fonctionnement de la carte est normal. De plus, les trois points de test TP marqués COM/SYNC/AOUT permettent aux techniciens d'effectuer une détection de signal et une recherche de pannes plus approfondies.
• Réparation et remplacement: Étant donné que le GE DS3800NADB est un composant clé du système GE Speedtronic Mark IV, des techniciens professionnels sont généralement recommandés pour la réparation et le remplacement. Pendant le processus de réparation, des équipements et outils de test professionnels tels que des oscilloscopes et des multimètres sont nécessaires pour garantir la qualité et la sécurité de la réparation. Certaines entreprises spécialisées dans la réparation d'automatisation industrielle ou les centres de service après-vente de GE peuvent fournir des services de réparation pertinents.

Développement et remplacement



• Mises à niveau technologiques: Avec le développement continu de la technologie électronique, la technologie de conversion A/D évolue également. Des puces de conversion A/D à résolution plus élevée, vitesse de conversion plus élevée et consommation d'énergie plus faible font leur apparition. Cependant, en raison de l'utilisation généralisée du système GE Speedtronic Mark IV dans certains domaines spécifiques, le DS3800NADB reste pour l'instant un composant essentiel. À l’avenir, il pourrait être progressivement remplacé par des produits plus performants.
• Compatibilité et mises à niveau: Lorsque vous envisagez de mettre à niveau ou de remplacer le GE DS3800NADB, il faut pleinement tenir compte de sa compatibilité avec le système existant. Les nouveaux produits de remplacement doivent être compatibles avec le système d'origine en termes de performances électriques, de spécifications d'interface et de fonctions pour garantir le fonctionnement normal du système. Dans le même temps, une évaluation et des tests complets du système sont nécessaires pour éviter les problèmes de compatibilité et les risques potentiels pour la sécurité.
• J1: Marqué « plage », qui peut être ajustée pour modifier la plage du signal d'entrée analogique. Le convertisseur A/N 12 bits ADC85H-12 sur la carte est doté de résistances de mise à l'échelle qui fournissent des plages de signaux d'entrée analogiques de ±2,5, ±5, ±10, 0 à +5 ou 0 à +10 volts.
• J2: Marqué « parité », qui peut être réglé sur « in » ou « out », permettant la configuration des paramètres de parité pour la transmission de données. Ceci est utile pour garantir l'exactitude et l'intégrité de la communication des données entre la carte et d'autres appareils.
• J3: Marqué "osc", et peut être réglé sur "in" ou "out", permettant la personnalisation des paramètres de l'oscillateur. Ceci peut être ajusté en fonction des exigences spécifiques du système pour optimiser la fréquence de fonctionnement et la stabilité de la carte.

• Trous traversants plaqués de rechange


  Il y a des trous traversants plaqués de rechange situés le long du bord droit de la carte. Ceux-ci offrent la possibilité de modifications ou d’extensions supplémentaires du circuit. Les utilisateurs peuvent ajouter des composants personnalisés, tels que des résistances, des condensateurs ou d'autres circuits intégrés, à la carte pour répondre aux exigences spécifiques d'une application ou pour implémenter des fonctionnalités supplémentaires.
