Module d'interface périphérique GE DS3800NADA Le choix parfait pour l'efficacité industrielle

Description du produit : DS3800NADA

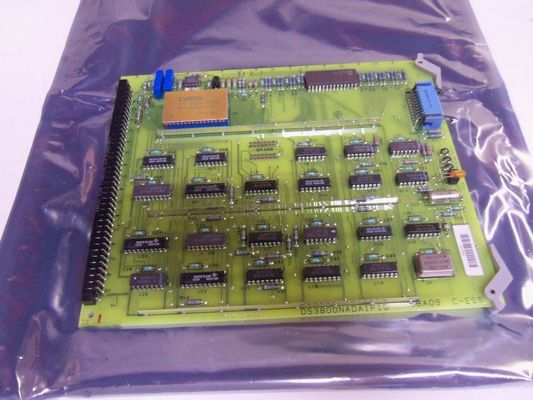

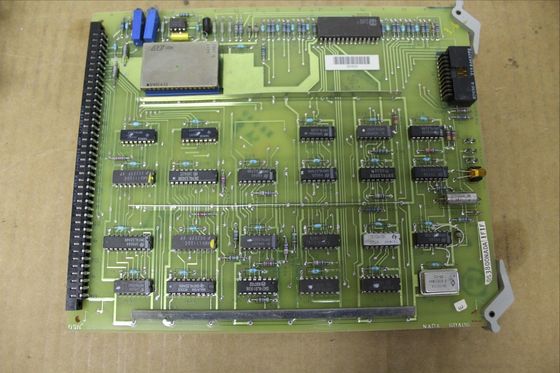

• Renforcement structurel: La présence de trois barres transversales s'étendant sur le côté long de la planche remplit un objectif structurel vital. Ces barres transversales font office de renforts, réduisant considérablement les risques de flexion des planches. Dans les environnements industriels, où la carte peut être soumise à des contraintes mécaniques, comme les vibrations des machines à proximité, ce renfort assure l'intégrité physique de la carte. Ceci est essentiel car toute flexion pourrait potentiellement endommager les circuits internes délicats, entraînant un dysfonctionnement ou une conversion de signal inexacte.
• Caractéristiques de montage et de manipulation: Les trous percés aux quatre coins sont standard – problème pour un montage sécurisé. Ils permettent au DS3800NADA d'être fermement fixé à un panneau de commande ou à un système monté en rack à l'aide du matériel approprié. Les deux clips d'extraction, situés dans les coins supérieur droit et inférieur droit, sont conçus pour faciliter le retrait de la carte. Ceci est bénéfique lors des procédures de maintenance ou de remplacement, permettant aux techniciens de retirer la carte rapidement et en toute sécurité sans endommager les connecteurs ou d'autres composants.
• Indicateur et points de test: La LED orange sur le bord droit de la carte sert d'indicateur. Il peut fournir un retour visuel sur l'état de fonctionnement de la carte, comme la mise sous tension, le transfert de données ou les conditions d'erreur. Les trois points de test positionnés au-dessus de la LED sont de précieux outils de diagnostic. Les techniciens peuvent utiliser ces points pour mesurer des paramètres électriques tels que les niveaux de tension, les formes d'onde des signaux ou vérifier la présence de signaux spécifiques. Cela facilite le dépannage de tout problème pouvant survenir lors du fonctionnement de la carte. Les deux potentiomètres situés sur le bord supérieur de la carte sont probablement utilisés pour affiner certaines caractéristiques électriques, telles que le réglage du gain pour les signaux d'entrée analogiques.

Composants de circuits

• Composants passifs: L'inclusion de petits condensateurs et de plusieurs résistances à film métallique est fondamentale pour la fonctionnalité électrique de la carte. Les condensateurs sont utilisés pour des fonctions telles que le filtrage du bruit électrique, le découplage des alimentations, ainsi que le stockage et la libération de charges électriques selon les besoins. Les résistances à film métallique, quant à elles, sont utilisées pour contrôler le flux de courant électrique, définir les niveaux de tension et assurer l'isolation électrique. Leur combinaison garantit le bon conditionnement des signaux d’entrée analogiques avant leur conversion sous forme numérique.
• Circuits intégrés: Avec vingt-six circuits intégrés, le DS3800NADA est équipé pour effectuer des tâches complexes de traitement du signal. Ces circuits intégrés peuvent inclure des convertisseurs analogique-numérique, des amplificateurs de signal et des circuits logiques de contrôle. Les convertisseurs analogique-numérique sont au cœur de la carte, chargés de convertir avec précision les signaux analogiques en valeurs numériques. Les amplificateurs de signaux augmentent les signaux analogiques faibles jusqu'à un niveau approprié pour la conversion, tandis que les circuits logiques de contrôle gèrent le fonctionnement global de la carte, y compris le transfert de données et la communication avec d'autres composants.
• Plaqué de rechange - Trous traversants (PTH): L'ensemble de PTH de rechange près de la partie supérieure centrale de la carte offre une flexibilité pour les modifications futures. Dans le cas où des composants supplémentaires doivent être ajoutés pour améliorer les fonctionnalités de la carte, tels que des résistances supplémentaires pour affiner un circuit particulier ou un circuit intégré à petite échelle pour une nouvelle fonctionnalité, ces trous peuvent être utilisés. Cette conception avant-gardiste permet à la carte de s'adapter aux exigences évolutives au fil du temps.

Communication et compatibilité

• Configuration du connecteur: La présence d'un connecteur mâle et femelle sur la carte est conçue pour permettre une communication transparente avec d'autres modules au sein du système de contrôle industriel. Ces connecteurs sont probablement de type haute densité, capables de transmettre plusieurs signaux, notamment des entrées analogiques, des sorties numériques, des signaux d'alimentation et de contrôle. La conception garantit des connexions fiables et sécurisées, minimisant le risque de perte de signal ou d'interférence.
• Compatibilité du système: La compatibilité du DS3800NADA avec une large gamme de systèmes d'automatisation GE, notamment les systèmes de contrôle de turbine Mark V, Mark VI et Mark VIe, ainsi que les contrôleurs logiques programmables (PLC) RX3I et RX7I, en font un composant polyvalent. Cette compatibilité inter-systèmes permet une intégration facile dans différentes configurations industrielles. Par exemple, dans une centrale électrique qui utilise une combinaison de systèmes de contrôle de turbine Mark VI et d'automates RX3I pour l'automatisation globale de l'usine, le DS3800NADA peut être utilisé comme interface entre les capteurs analogiques et ces systèmes de contrôle numériques, garantissant ainsi un flux de données fluide et un fonctionnement coordonné.

Caractéristiques optiques (le cas échéant)

• Indication d'état: Si la LED orange est considérée dans le contexte des caractéristiques optiques, elle fournit une indication visuelle de l'état de la carte. Dans une salle de contrôle industrielle faiblement éclairée, la luminosité de la LED peut être facilement observée, permettant aux opérateurs d'évaluer rapidement si la carte fonctionne correctement. Par exemple, une LED allumée en continu peut indiquer un fonctionnement normal, tandis qu'une LED clignotante peut signaler une condition d'erreur ou un processus de diagnostic en cours. Ce retour visuel constitue un moyen simple mais efficace de surveiller l'état de la carte sans avoir recours à un équipement de diagnostic supplémentaire.

Caractéristiques : DS3800NADA

• Conception structurelle robuste
  • Les trois barres transversales sur le côté long de la planche sont un élément clé de l'intégrité structurelle. Ils répartissent uniformément les contraintes mécaniques sur toute la planche, la protégeant ainsi de la déformation ou de la flexion. Dans les environnements industriels remplis de machines vibrantes, cette conception garantit la stabilité du DS3800NADA. Par exemple, dans une centrale électrique où les turbines à gaz génèrent des vibrations importantes, les barres transversales empêchent la carte de subir des dommages physiques, qui pourraient autrement perturber la conversion précise des signaux analogiques.
• Montage et retrait pratiques
  • Les trous percés aux quatre coins et les deux clips d'extraction simplifient le processus d'installation et de retrait. Les trous permettent un montage sécurisé dans des armoires de commande ou des racks, conformément aux pratiques de montage industrielles standard. Les clips d'extraction, situés dans les coins supérieur droit et inférieur droit, offrent un mécanisme de préhension facile pour les techniciens. Lors de la maintenance ou des mises à niveau du système, ces clips permettent un retrait rapide et sans dommage de la carte, réduisant ainsi les temps d'arrêt et facilitant un entretien efficace.

• 2. Fonctions d'indicateur et de diagnostic

• Indication visuelle de l'état
  • La LED orange sur le bord droit sert de repère visuel immédiat sur l'état opérationnel de la carte. Il peut transmettre des informations telles que l'état de mise sous tension, l'activité de transfert de données ou les conditions d'erreur. Dans une grande salle de contrôle industrielle, où plusieurs systèmes fonctionnent simultanément, cette LED permet aux opérateurs d'identifier rapidement si le DS3800NADA fonctionne correctement. Par exemple, une LED allumée en permanence peut indiquer un fonctionnement normal, tandis qu'une LED clignotant rapidement peut signaler une erreur de communication ou un dysfonctionnement dans le processus de conversion analogique-numérique.
• Points de test accessibles
  • Les trois points de test au-dessus de la LED sont inestimables à des fins de diagnostic. Les techniciens peuvent utiliser ces points pour mesurer des paramètres électriques tels que les niveaux de tension, les amplitudes des signaux et les formes d'onde. Ceci est crucial pour résoudre tout problème lié aux signaux d’entrée analogiques ou au processus de conversion. Par exemple, en cas de sortie inattendue du convertisseur A/D, les points de test peuvent être utilisés pour vérifier l'intégrité du signal analogique d'entrée, aidant ainsi à isoler le problème soit dans la source du signal, soit dans la carte elle-même.
• Potentiomètres réglables
  • Les deux potentiomètres sur le bord supérieur de la carte offrent la possibilité d'affiner des caractéristiques électriques spécifiques. Ceux-ci peuvent être utilisés pour ajuster le gain des signaux d'entrée analogiques, par exemple. Dans les applications où les signaux analogiques d'entrée varient en amplitude, les potentiomètres permettent d'optimiser le niveau du signal avant la conversion. Cela garantit que le convertisseur A/D reçoit des signaux dans sa plage d'entrée optimale, améliorant ainsi la précision et la résolution de la sortie numérique.

• 3. Caractéristiques des composants du circuit

• Ensemble complet de composants passifs
  • La combinaison de petits condensateurs et de plusieurs résistances à film métallique offre une approche complète du conditionnement du signal. Les condensateurs sont utilisés pour des fonctions telles que filtrer le bruit haute fréquence, découpler les alimentations électriques pour éviter les interférences électriques et servir d'éléments de stockage d'énergie. Les résistances à film métallique, quant à elles, sont utilisées pour un contrôle précis du flux de courant, de la division de tension et de l'adaptation d'impédance. Ensemble, ils garantissent que les signaux d'entrée analogiques sont correctement conditionnés et préparés pour une conversion précise au format numérique.
• Circuits intégrés puissants
  • Avec vingt-six circuits intégrés, le DS3800NADA est équipé pour gérer des tâches complexes de traitement du signal. Ces circuits intégrés comprennent probablement des convertisseurs A/D de haute précision, chargés de traduire avec précision les signaux analogiques en valeurs numériques. Les amplificateurs de signaux intégrés aux circuits intégrés augmentent les signaux analogiques faibles jusqu'à un niveau approprié pour la conversion. De plus, des circuits logiques de contrôle gèrent le fonctionnement global de la carte, coordonnant le transfert de données, la communication avec d'autres composants et garantissant le bon séquencement des processus de conversion.
• Extension flexible avec PTH de rechange
  • L'ensemble de trous plaqués traversants (PTH) de rechange près de la partie supérieure centrale de la carte offre des capacités de pérennité. À mesure que les exigences industrielles évoluent, ces trous peuvent être utilisés pour ajouter des composants supplémentaires. Par exemple, si de nouvelles technologies de capteurs sont introduites et nécessitent des composants de traitement de signal supplémentaires, ou s'il est nécessaire d'améliorer les fonctionnalités de la carte avec des résistances supplémentaires ou des circuits intégrés à petite échelle, le PTH de rechange peut être utilisé sans avoir besoin d'une carte complète. refonte.

• 4. Fonctionnalités de communication et de compatibilité

• Configuration de connecteur polyvalente
  • Les connecteurs mâles et femelles de la carte sont conçus pour une communication transparente avec d'autres modules du système de contrôle industriel. Ces connecteurs peuvent transmettre une variété de signaux, notamment des entrées analogiques, des sorties numériques, des signaux d'alimentation et de contrôle. Leur conception haute densité garantit un transfert de signal fiable et efficace, minimisant le risque de perte de signal ou d'interférence. Cela permet au DS3800NADA de s'interfacer avec une large gamme de dispositifs, tels que des capteurs, des actionneurs et d'autres cartes de contrôle.
• Compatibilité étendue du système
  • La compatibilité du DS3800NADA avec plusieurs systèmes d'automatisation GE, tels que les systèmes de contrôle de turbine Mark V, Mark VI et Mark VIe, ainsi que les contrôleurs logiques programmables (PLC) RX3I et RX7I, constituent un avantage significatif. Il permet une intégration facile dans différentes configurations industrielles. Dans une usine industrielle à grande échelle qui utilise une combinaison de ces systèmes GE pour le contrôle des turbines, la gestion de l'énergie et l'automatisation globale des processus, le DS3800NADA peut servir d'interface commune pour la conversion analogique-numérique, garantissant un flux de données transparent et un fonctionnement coordonné. à travers l’ensemble du système.

Paramètres techniques : DS3800NADA

• Méthode de communication: Fibre optique
• Interface optique: Fibre multimode double longueur d'onde
• Longueurs d'onde optiques: 820 nm et 1300 nm
• Plage de puissance optique: -19,5 à -14,5 dBm
• Sensibilité du récepteur: -34 dBm
• Connecteur optique: type ST
• Taux de transfert de données: 1 Mbit/s
• Nombre de ports: 1

Électrique

• Consommation d'énergie: 5W maximum

Environnemental

• Plage de température de fonctionnement: 0 à 50 degrés Celsius (32 à 122 degrés Fahrenheit)
• Plage de température de stockage: -40 à 70 degrés Celsius (-40 à 158 degrés Fahrenheit)
• Plage d'humidité: 5% à 95% sans condensation

Circuits

• Nombre de circuits intégrés: Vingt-six, y compris une puce de conversion analogique-numérique qui combine un CAN 12 bits avec une horloge interne et un amplificateur de maintien de piste.
• Formats de données de sortie: Un seul mot parallèle de 12 bits ; deux octets de 8 bits ou données série.

Applications : DS3800NADA

• Turbines à vapeur: Dans les centrales électriques, il est utilisé pour convertir les signaux analogiques des capteurs surveillant la pression, la température et le débit de la vapeur en signaux numériques. Les signaux numériques sont ensuite traités par le système de contrôle pour ajuster avec précision la vitesse, la charge et d'autres paramètres de fonctionnement de la turbine à vapeur, garantissant ainsi une production d'énergie efficace et stable.1.
• Turbines à gaz: Pour les turbines à gaz des moteurs de production d'électricité et d'avion, le DS3800NADA peut convertir les signaux analogiques des capteurs qui mesurent le débit de carburant, la température des gaz d'échappement et la pression d'entrée du compresseur. Les signaux numériques convertis aident le système de contrôle à optimiser le processus de combustion, à améliorer le rendement énergétique et à améliorer la fiabilité et la sécurité du fonctionnement de la turbine à gaz.

Automatisation industrielle

• Contrôle des processus: Dans les processus de production industrielle tels que la transformation chimique, pharmaceutique et alimentaire, il est utilisé pour convertir les signaux analogiques des capteurs qui surveillent la température, la pression, le débit et le niveau en signaux numériques. Le système de contrôle peut ensuite effectuer un contrôle PID et d'autres algorithmes basés sur ces signaux numériques pour maintenir la stabilité et la qualité du processus de production.1.
• Fabrication discrète: Dans les secteurs de l'automobile, de l'électronique et de la fabrication de machines, le DS3800NADA peut être utilisé pour convertir les signaux analogiques des capteurs des équipements de production, tels que les capteurs de position et de vitesse des bras robotiques, les capteurs de pression des presses hydrauliques et les capteurs de température des matériel de soudage. Les signaux numériques sont utilisés pour un contrôle et une surveillance précis du processus de production afin d'améliorer l'efficacité de la production et la qualité des produits.

Contrôleurs logiques programmables (PLC)

• Acquisition de données: Le DS3800NADA, lorsqu'il est intégré aux automates, peut convertir les signaux analogiques de divers appareils de terrain en signaux numériques qui peuvent être traités et stockés par l'automate. Cela permet à l'API de collecter et d'analyser les données du processus de production, fournissant ainsi une base pour l'optimisation du processus et le diagnostic des défauts.
• Sortie de contrôle: Il peut également convertir les signaux de sortie numériques du PLC en signaux analogiques pour contrôler des actionneurs tels que des moteurs, des vannes et des appareils de chauffage sur le terrain, réalisant ainsi le contrôle en boucle fermée du processus de production.

Systèmes d'énergie renouvelable

• Éoliennes: Dans les parcs éoliens, le DS3800NADA peut convertir les signaux analogiques des anémomètres, girouettes et autres capteurs en signaux numériques. Le système de contrôle de l'éolienne peut ensuite ajuster l'angle d'inclinaison et la vitesse de rotation des pales en fonction de la vitesse et de la direction du vent pour maximiser l'efficacité de la production d'énergie et assurer la sécurité du fonctionnement de l'éolienne.
• Centrales solaires: Pour les centrales solaires, il peut convertir les signaux analogiques des capteurs d'irradiation solaire et des capteurs de température en signaux numériques. Le système de contrôle peut ensuite ajuster les paramètres de fonctionnement des onduleurs et autres équipements en fonction de l'irradiation solaire et de la température pour améliorer l'efficacité de conversion de l'énergie solaire.

Personnalisation : DS3800NADA

• Format des données de sortie: La carte offre un choix de trois formats de sortie de données, à savoir un seul mot parallèle de 12 bits, deux octets de 8 bits ou des données série. Les utilisateurs peuvent configurer le format de sortie en fonction des exigences spécifiques des microprocesseurs ou processeurs de signaux numériques connectés.
• Protocole de communication: Le DS3800NADA utilise une communication par fibre optique avec des longueurs d'onde optiques, une plage de puissance et un taux de transfert de données spécifiques. Cependant, dans certains cas, si l'ensemble du système nécessite un protocole ou une interface de communication différent, des modules de conversion externes supplémentaires ou un micrologiciel personnalisé peuvent être utilisés pour adapter les capacités de communication de la carte.

Modifications physiques

• Montage et boîtier: La carte a une taille et des trous de montage standard, mais dans certaines applications où l'espace est limité ou des conditions environnementales spécifiques existent, des boîtiers personnalisés ou des supports de montage peuvent être conçus pour loger le DS3800NADA. Cela peut offrir une meilleure protection contre la poussière, l’humidité et les interférences électromagnétiques.
• Personnalisation du connecteur: La carte dispose de connecteurs mâles et femelles spécifiques pour la communication avec d'autres PCB. Dans certains cas, si les connecteurs correspondants du système ne sont pas compatibles, des assemblages de câbles personnalisés ou des adaptateurs de connecteur peuvent être fabriqués pour garantir une connexion correcte.

Intégration avec d'autres composants

• Compatibilité du système: Le DS3800NADA est conçu pour la série Mark IV du système Speedtronic de GE. Cependant, dans certaines applications où il doit être intégré à d'autres composants non Mark IV ou à des systèmes tiers, des pilotes logiciels personnalisés ou un middleware peuvent être développés pour permettre une communication et une interaction transparentes entre le DS3800NADA et les autres composants.
• Redondance et sauvegarde: Dans certaines applications critiques, des mécanismes de redondance et de sauvegarde supplémentaires peuvent être ajoutés au niveau du système. Par exemple, des cartes DS3800NADA redondantes peuvent être configurées en mode veille chaude, et une logique de contrôle personnalisée peut être implémentée pour basculer entre les cartes principale et de secours en cas de panne.

Assistance et services :DS3800NADA

Notre équipe d'assistance technique produit est disponible pour vous aider pour toute question ou problème que vous pourriez avoir concernant l'installation, la configuration ou le fonctionnement de notre produit. Nos experts sont hautement qualifiés et compétents, et ils travailleront avec vous pour résoudre tout problème que vous pourriez rencontrer.

Nous proposons également une gamme de services pour vous aider à tirer le meilleur parti de notre produit, notamment la formation, le conseil et la personnalisation. Nos programmes de formation sont conçus pour vous apprendre à utiliser notre produit efficacement, tandis que nos services de conseil peuvent vous aider à optimiser vos processus et flux de travail. Et si vous avez besoin d'une solution personnalisée, notre équipe de développeurs peut travailler avec vous pour créer une solution sur mesure qui répond à vos besoins uniques.

Quels que soient vos besoins en matière d'assistance technique ou de service, nous sommes là pour vous aider à réussir avec notre produit.
