Panel d'interface auxiliaire personnalisable pour la certification CE GE DS3800HXTA

Description du produit : DS3800HXTA

1. Caractéristiques de montage et structurelles
   • Les trous percés en usine aux quatre coins du DS3800HXTA sont une caractéristique physique clé. Ces trous sont placés avec précision pour permettre un montage sécurisé dans un boîtier industriel, une armoire de commande ou un système monté en rack. Les trous de taille standard sont compatibles avec le matériel de montage couramment utilisé, garantissant une installation stable et fiable. Ceci est crucial dans les environnements industriels où les vibrations et les contraintes mécaniques sont répandues, car un montage approprié permet d'éviter d'endommager la carte et garantit un fonctionnement cohérent.
   • Les deux clips sur la carte améliorent encore sa stabilité de montage. Ils peuvent être utilisés conjointement avec les trous percés pour maintenir fermement la planche en place. Les clips sont conçus pour une fixation et un détachement faciles, ce qui simplifie les processus d'installation et de maintenance. Cela permet aux techniciens d'installer ou de retirer rapidement la carte selon les besoins, réduisant ainsi les temps d'arrêt lors des mises à niveau ou des réparations du système.
   • La présence de trous plaqués de rechange sur la carte est un aspect intéressant. Ces trous offrent une flexibilité pour de futures modifications ou extensions matérielles. Par exemple, si des composants supplémentaires doivent être ajoutés à la carte pour améliorer ses fonctionnalités, tels que des résistances supplémentaires, des condensateurs ou même de petits circuits intégrés, les trous de rechange peuvent être utilisés. Cette fonctionnalité rend le DS3800HXTA adaptable aux exigences changeantes tout au long de la durée de vie du système industriel.
2. Disposition des composants

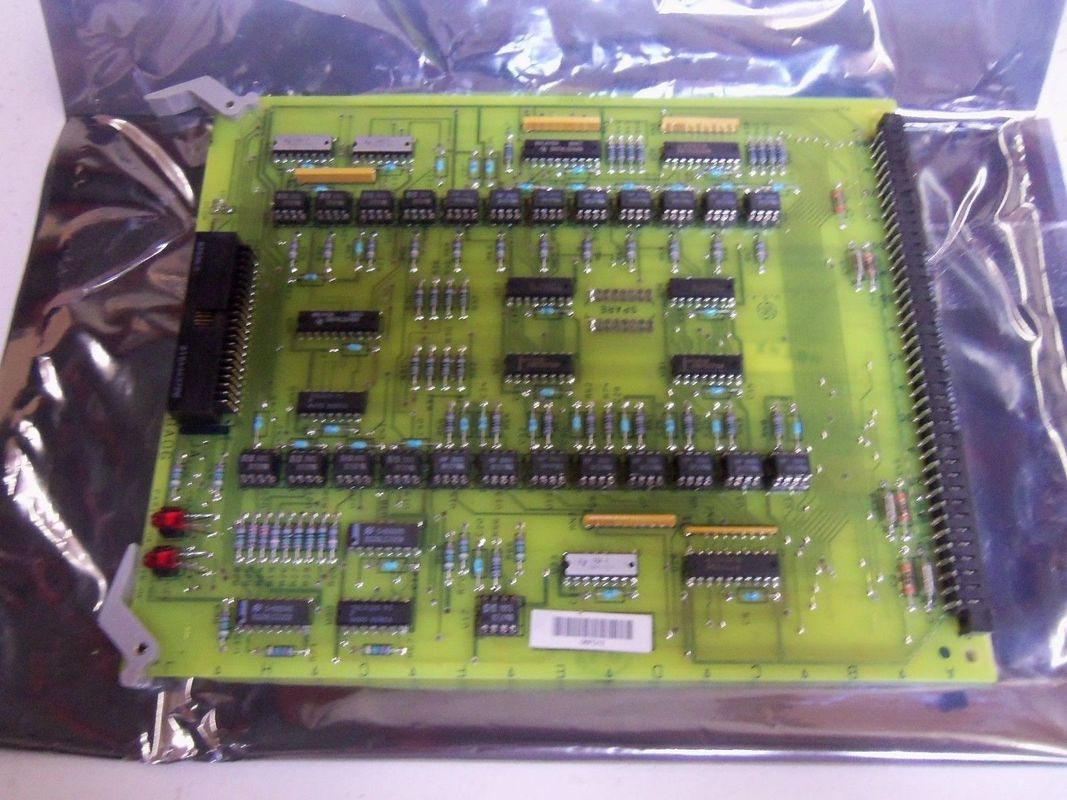

   • Avec 40 circuits intégrés (CI), la DS3800HXTA est une carte très peuplée. L'utilisation de circuits intégrés spécifiques comme le Texas Instruments AM26LS33ACN indique qu'il se concentre sur certaines tâches de traitement du signal et de communication. L'AM26LS33ACN, par exemple, est probablement utilisé pour les fonctions de pilote de ligne et de récepteur, qui sont essentielles à la transmission et à la réception précises des signaux dans les systèmes de contrôle industriels. Ces circuits intégrés fonctionnent en harmonie pour remplir diverses fonctions telles que le conditionnement du signal, le traitement des données et la mise en œuvre du protocole de communication.
   • Les deux LED rouges, étiquetées « parité ok » et « chaîne ok », servent d'indicateurs visuels importants. La LED « parité correcte » peut fournir des informations sur l'intégrité de la transmission des données, notamment liées au contrôle de parité. Dans les communications industrielles, les bits de parité sont souvent utilisés pour détecter les erreurs dans les paquets de données. Si les données sont transmises correctement avec la parité attendue, la LED « parité correcte » s'allumera, indiquant un transfert de données fiable. Le voyant « chaîne OK » peut être lié à l'intégrité d'une chaîne de communication ou à une séquence d'opérations au sein du système. Son éclairage peut signifier qu'une chaîne d'événements particulière, peut-être liée au flux de données ou aux opérations au niveau du système, fonctionne comme prévu.
   • Le point de test intitulé « dcom ». dans le coin inférieur droit du tableau se trouve un outil de diagnostic précieux. Les techniciens peuvent utiliser ce point de test pour mesurer des paramètres électriques, tels que les niveaux de tension, les formes d'onde des signaux, ou vérifier la présence de signaux spécifiques. Cela simplifie le processus de dépannage, permettant une identification rapide des problèmes potentiels dans le fonctionnement de la carte. Par exemple, s'il y a un problème avec la communication des données, le « dcom ». Le point de test peut être utilisé pour vérifier l'intégrité des signaux de communication.
3. Connecteurs et réseaux de résistances
   • La présence d'un connecteur mâle et femelle sur les côtés opposés du circuit imprimé est cruciale pour ses capacités de communication. Ces connecteurs sont conçus pour s'interfacer avec d'autres cartes de circuits imprimés au sein du système de contrôle industriel. Ils permettent au DS3800HXTA d'envoyer et de recevoir des données, des signaux de contrôle et de l'alimentation. La conception spécifique de ces connecteurs garantit des connexions fiables et sécurisées, minimisant le risque de perte de signal ou de courts-circuits électriques. L'utilisation de connecteurs mâles et femelles permet une variété de configurations de connexion, facilitant l'intégration avec différents types de cartes et d'équipements.
   • Les cinq réseaux de résistances de la carte jouent un rôle important dans le traitement du signal. Ils peuvent être utilisés pour des tâches de conversion analogique-numérique, où ils aident à traduire les signaux analogiques en valeurs numériques pouvant être traitées par les composants numériques de la carte. De plus, ils sont utiles pour les applications de division de tension. Dans les systèmes de contrôle industriels, différents composants peuvent nécessiter des niveaux de tension spécifiques. Les réseaux de résistances peuvent être configurés pour diviser la tension d'entrée au niveau approprié pour ces composants, garantissant ainsi un bon fonctionnement.

Aperçu fonctionnel

1. Transmission et traitement du signal
   • En tant que carte émettrice, le DS3800HXTA est responsable de l'envoi de signaux vers d'autres composants du système de contrôle industriel. Il peut transmettre différents types de signaux, en fonction des exigences du système. Par exemple, dans un système de commande de turbine à gaz, il peut envoyer des signaux de commande à des actionneurs qui ajustent le débit de carburant, l'admission d'air ou l'angle des pales de la turbine. Ces signaux sont générés sur la base des données traitées par les composants internes de la carte.
   • La carte traite également les signaux entrants. Il peut recevoir des données de capteurs qui surveillent des paramètres tels que la température, la pression, la vitesse ou les vibrations. Ces signaux de capteurs sont souvent sous forme analogique ou numérique. Le DS3800HXTA peut conditionner ces signaux, ce qui peut impliquer des tâches telles que l'amplification, le filtrage et la réduction du bruit. Après conditionnement, les signaux sont traités à l'aide d'algorithmes mis en œuvre par les circuits intégrés. Ce traitement peut inclure l'analyse des données, la comparaison avec des points de consigne et la prise de décision basée sur les données traitées.
2. Intégration et contrôle du système
   • Le DS3800HXTA fait partie intégrante du système de contrôle industriel global. Il est conçu pour fonctionner en harmonie avec d'autres composants de la série GE Speedtronic Mark IV. Par exemple, il peut communiquer avec d'autres cartes responsables de l'acquisition de données, de l'affichage ou de fonctions de contrôle de niveau supérieur. Dans une centrale électrique, il peut collaborer avec des conseils qui surveillent les performances du générateur, l'état du réseau électrique et d'autres paramètres associés.
   • En termes de fonctions de contrôle, le conseil peut être impliqué dans des tâches telles que le contrôle de turbines à gaz ou à vapeur. Il peut envoyer des signaux pour démarrer, arrêter ou ajuster la vitesse de la turbine en fonction des données traitées du capteur. De plus, il peut être responsable du séquencement des équipements auxiliaires, tels que les pompes et les vannes, essentiels au bon fonctionnement de la turbine. La carte peut également gérer les procédures de refroidissement et de démarrage, garantissant ainsi le bon fonctionnement et la sécurité de l'ensemble du système.

Caractéristiques : DS3800HXTA

• Options de montage sécurisées
  • Les trous percés en usine aux quatre coins, ainsi que les deux clips, offrent une solution de montage sûre et stable. Ceci est vital dans les environnements industriels où les vibrations peuvent constituer un problème important. Par exemple, dans une centrale électrique dotée de machines tournantes à grande échelle, le DS3800HXTA peut être solidement fixé à un panneau de commande, garantissant ainsi qu'il reste en place et fonctionne correctement malgré les vibrations continues. La combinaison de trous et de clips permet également une installation et un retrait faciles, ce qui est avantageux lors de la maintenance ou des mises à niveau du système.
• Extensibilité avec trous de rechange
  • La présence de trous plaqués de rechange offre un haut degré d'extensibilité. Dans le paysage évolutif du contrôle industriel, de nouvelles exigences peuvent apparaître au fil du temps. Ces trous permettent l'ajout de composants supplémentaires tels que des résistances, des condensateurs ou même des circuits intégrés à petite échelle. Par exemple, si un nouveau capteur doit être intégré au système nécessitant des composants de conditionnement de signal supplémentaires, les trous de rechange peuvent être utilisés pour monter ces composants directement sur le DS3800HXTA, sans avoir besoin d'une refonte complexe et coûteuse de l'ensemble de la carte.

• 2. Composant - Fonctionnalité de niveau

• Complément de circuit intégré (CI) riche
  • Avec 40 circuits intégrés, dont des composants comme le Texas Instruments AM26LS33ACN, la carte est équipée pour gérer des tâches complexes de traitement du signal et de communication. L'AM26LS33ACN, en tant que pilote de ligne et récepteur, est probablement utilisé pour une transmission de données précise et fiable sur de longues distances dans les environnements industriels. Ces circuits intégrés fonctionnent ensemble pour exécuter des fonctions telles que l'amplification du signal, le filtrage et la conversion numérique-analogique ou analogique-numérique. Cela permet à la carte de traiter une grande variété de signaux d'entrée provenant de différents capteurs et de générer des signaux de sortie appropriés à des fins de contrôle.
• Indicateurs visuels LED
  • Les deux LED rouges intitulées « parité correcte » et « chaîne correcte » servent d'indicateurs d'état en temps réel. La LED « parité correcte » fournit un retour immédiat sur l'intégrité de la transmission des données. Dans la communication industrielle, où la précision des données est cruciale, la LED indique si le contrôle de parité des données transmises a réussi ou échoué. Si la LED est allumée, cela garantit que les données ont été transmises avec la bonne parité, réduisant ainsi le risque de corruption des données. La LED « chaîne OK » donne une indication du bon fonctionnement d'une chaîne de communication spécifique ou d'une séquence d'opérations au sein du système. Cela aide les techniciens à identifier rapidement s'il existe des problèmes dans le flux de données ou les opérations, facilitant ainsi un dépannage plus rapide.
• Point de test de diagnostic
  • Le « dcom ». Le point de test dans le coin inférieur droit est un outil de diagnostic précieux. Il permet aux techniciens de mesurer des paramètres électriques clés tels que les niveaux de tension, les formes d'onde des signaux ou la présence de signaux spécifiques. En cas de dysfonctionnement, ce point de test peut être utilisé pour isoler rapidement le problème. Par exemple, s'il y a un problème de communication entre le DS3800HXTA et d'autres composants, le point de test peut être utilisé pour vérifier l'intégrité des signaux de communication, s'ils sont aux niveaux de tension corrects et s'ils présentent les modèles de forme d'onde attendus.

• 3. Communication et traitement du signal

• Conception à double connecteur
  • Les connecteurs mâles et femelles sur les côtés opposés du circuit imprimé permettent une communication transparente avec les autres cartes du système de contrôle industriel. Cette conception permet une variété de configurations de connexion, ce qui la rend compatible avec différents types de cartes et d'équipements. Les connecteurs sont conçus pour garantir des connexions fiables et sécurisées, minimisant le risque de perte de signal ou d'interférence électrique. Par exemple, dans un réseau industriel complexe où plusieurs cartes doivent échanger des données, le DS3800HXTA peut utiliser ces connecteurs pour communiquer avec des cartes d'acquisition de données, des processeurs de contrôle ou des unités d'affichage.
• Réseaux de résistances
  • Les cinq réseaux de résistances sont des composants polyvalents pour le traitement du signal. Ils peuvent être utilisés pour la conversion analogique-numérique, où ils aident à traduire les signaux des capteurs analogiques en valeurs numériques pouvant être traitées par les composants numériques de la carte. De plus, ils sont utiles pour les applications de division de tension. Dans les systèmes de contrôle industriels, différents composants peuvent nécessiter des niveaux de tension spécifiques. Les réseaux de résistances peuvent être configurés pour diviser la tension d'entrée au niveau approprié pour ces composants. Par exemple, si un capteur génère une tension trop élevée pour les circuits de traitement internes de la carte, le réseau de résistances peut être utilisé pour réduire la tension à un niveau approprié.

• 4. Système - Intégration et contrôle au niveau

• Compatibilité avec les systèmes GE
  • Le DS3800HXTA est conçu pour être entièrement compatible avec les autres composants de la série GE Speedtronic Mark IV. Cela permet une intégration transparente dans les systèmes de contrôle industriel existants. Dans une centrale électrique utilisant le Speedtronic Mark IV de GE pour le contrôle de la turbine, le DS3800HXTA peut fonctionner en harmonie avec d'autres cartes chargées de surveiller les paramètres de la turbine, de contrôler l'injection de carburant ou de communiquer avec le système de gestion global de l'usine. Cette compatibilité réduit la complexité de la conception et de la mise en œuvre du système.
• Fonctions de contrôle polyvalentes
  • La carte est capable d'exécuter un large éventail de fonctions de contrôle. Il peut être impliqué dans le contrôle des turbines à gaz ou à vapeur, en envoyant des signaux pour ajuster des paramètres tels que le débit de carburant, la vitesse de la turbine et l'angle des pales. De plus, il peut séquencer des équipements auxiliaires tels que des pompes et des vannes, garantissant ainsi que tous les composants fonctionnent dans le bon ordre. Dans le cas des procédures de refroidissement et de démarrage, le DS3800HXTA peut gérer ces processus, garantissant le fonctionnement sûr et efficace de l'ensemble du système industriel.

Paramètres techniques : DS3800HXTA

• Dimensions: Les dimensions spécifiques de la carte ne sont pas détaillées dans les sources disponibles, mais elle a un facteur de forme de carte de circuit imprimé standard avec des trous percés en usine aux quatre coins et deux clips fixés aux deux coins pour le montage.

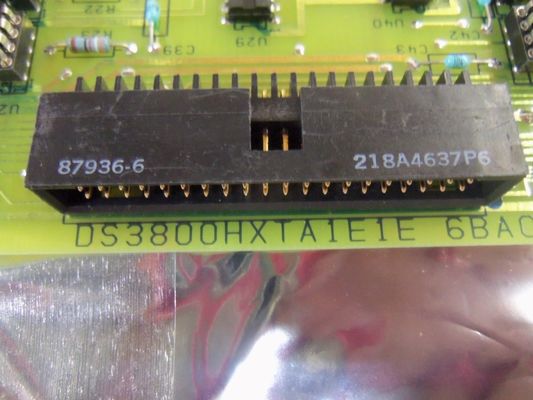

• Connecteurs: Il possède un connecteur mâle (218A4637-P6) et un connecteur femelle positionnés sur les côtés opposés de la carte pour la communication avec d'autres PCB.

Composants électriques

• Circuits intégrés: Il est construit avec 40 circuits intégrés, y compris des composants comme le Texas Instruments AM26LS33ACN (récepteur quad différentiel) et SN75172N (pilote de ligne quad différentiel).
• Réseaux de résistances: Il y a cinq réseaux de résistances placés parallèlement aux côtés longs de la carte. La tension de fonctionnement (max) de ces réseaux de résistances est de 25 V.

Indicateurs de signal et points de test

• LED: Il dispose de deux LED rouges marquées « parité correcte » et « chaîne correcte » utilisées pour l'indication de l'état en temps réel.
• Point de test: Il existe un point de test intitulé « dcom ». situé à proximité des deux LED, qui peuvent être utilisées à des fins de diagnostic.

Divers

• Trous de rechange: Il dispose d'une série de trous métallisés de rechange (PTH) pour l'ajout de matériel.

Applications : DS3800HXTA

• Séquençage des turbines: Dans les systèmes de production d'électricité à turbine à gaz et à vapeur, le DS3800HXTA est utilisé pour séquencer le démarrage et l'arrêt des turbines et de leurs auxiliaires. Il garantit que chaque composant fonctionne dans le bon ordre et au moment approprié, par exemple en coordonnant le démarrage des pompes, des vannes et d'autres équipements auxiliaires avant que la turbine ne commence à tourner, et en les arrêtant correctement après l'arrêt de la turbine.
• Réglage des paramètres: Il peut envoyer des signaux pour ajuster divers paramètres de la turbine, tels que le débit de carburant, la vitesse de la turbine et les angles des pales, afin de maintenir le fonctionnement stable de la turbine à la vitesse et à la charge souhaitées, et d'améliorer l'efficacité et les performances de la turbine.

Systèmes d'automatisation et de contrôle industriels

• Transmission et communication de données: Avec ses connecteurs mâles et femelles et une série de circuits intégrés, le DS3800HXTA peut être utilisé pour une transmission de données et une communication fiables entre différents composants dans les systèmes de contrôle d'automatisation industrielle. Il peut transmettre des données de capteur, des signaux de contrôle et des informations d'état, permettant un fonctionnement et une coordination transparents de l'ensemble du système.
• Traitement et conversion du signal: Les cinq réseaux de résistances et les multiples circuits intégrés de la carte peuvent effectuer une conversion analogique-numérique, une division de tension et d'autres fonctions de traitement du signal. Il peut convertir les signaux analogiques des capteurs en signaux numériques pour traitement par le système de contrôle, et également générer des signaux de sortie analogiques ou numériques appropriés pour contrôler les actionneurs et autres appareils.

Surveillance et protection des équipements

• Surveillance de l'état du système: Les deux LED rouges marquées « parité ok » et « chaîne ok » et le « dcom ». Le point de test du DS3800HXTA peut être utilisé pour surveiller l'état en temps réel du système, y compris l'intégrité de la transmission des données, l'état de la chaîne de communication et les paramètres électriques clés. Les techniciens peuvent identifier rapidement les dysfonctionnements du système et prendre les mesures appropriées pour garantir le fonctionnement sûr de l'équipement.
• Tolérance aux pannes et redondance: Faisant partie du système GE Speedtronic Mark IV, le DS3800HXTA bénéficie des redondances intégrées du système. Si une carte rencontre un problème, les chipsets intégrés avec redondances peuvent automatiquement redistribuer la charge du système pour assurer le fonctionnement continu de l'ensemble du système, minimisant ainsi les temps d'arrêt et les pertes de production.1

Personnalisation :DS3800HXTA

• Ajout de composants: La carte comporte une série de trous métallisés de rechange (PTH) et 8 paires de PTH de rechange près du centre. Les utilisateurs peuvent ajouter des composants tels que des résistances, des condensateurs ou d'autres circuits intégrés en fonction de besoins spécifiques pour étendre les fonctionnalités de la carte ou s'adapter à des scénarios d'application spéciaux.
• Modification du connecteur: Bien que la carte soit équipée d'un connecteur mâle et femelle pour la communication avec d'autres PCB, dans certains cas, si les exigences de connexion avec des appareils spécifiques ne correspondent pas, il est possible de modifier ou de remplacer les connecteurs pour assurer la compatibilité avec d'autres équipements en le système.

Personnalisation des logiciels et micrologiciels

• Programmation des fonctions: Dans le contexte du système Mark IV, le DS3800HXTA peut être personnalisé dans une certaine mesure au niveau logiciel. En reprogrammant les microprocesseurs et les chipsets intégrés sur la carte, la logique de traitement du signal et le protocole de communication peuvent être ajustés pour répondre aux exigences de contrôle spécifiques de différentes turbines à gaz et à vapeur ou de systèmes d'automatisation industrielle.
• Mises à jour du micrologiciel: GE peut publier des mises à jour du micrologiciel de temps en temps pour améliorer les performances, la stabilité et la compatibilité de la carte. Les utilisateurs peuvent personnaliser le processus de mise à niveau du micrologiciel en fonction de leur situation réelle pour garantir que la carte dispose toujours des meilleures performances et des dernières fonctionnalités.

Personnalisation de l'intégration du système

• Personnalisation de l'interface: Lors de l'intégration du DS3800HXTA dans un grand système de contrôle industriel, l'interface entre la carte et d'autres sous-systèmes peut être personnalisée. Cela inclut la personnalisation de l'interface électrique, du protocole de communication et du format des données pour garantir une connexion et une interaction transparentes entre la carte et l'ensemble du système.
• Configuration de redondance: Dans le cadre du système Mark IV avec redondances intégrées, les utilisateurs peuvent personnaliser la configuration de redondance du DS3800HXTA en fonction des exigences de fiabilité de l'environnement d'application spécifique. Par exemple, ajuster le mode de sauvegarde et la stratégie de commutation des composants redondants pour optimiser la fiabilité et la disponibilité du système.

Assistance et services :DS3800HXTA

Notre équipe d'assistance technique produit est disponible 24h/24 et 7j/7 pour vous aider en cas de problème ou de question. Que vous ayez besoin d'aide pour l'installation, le dépannage ou des informations générales sur le produit, notre équipe d'assistance compétente est là pour vous aider.

En plus du support technique, nous proposons également une gamme de services pour vous aider à tirer le meilleur parti de notre produit. Notre équipe d’experts peut fournir des services de formation et de conseil personnalisés adaptés à vos besoins spécifiques. Nous proposons également des mises à jour logicielles et des correctifs réguliers pour garantir que votre produit est toujours à jour et fonctionne correctement.
