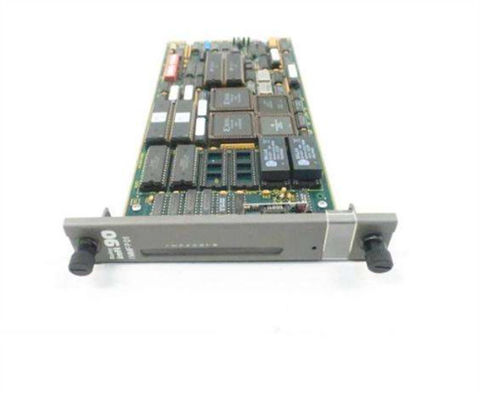

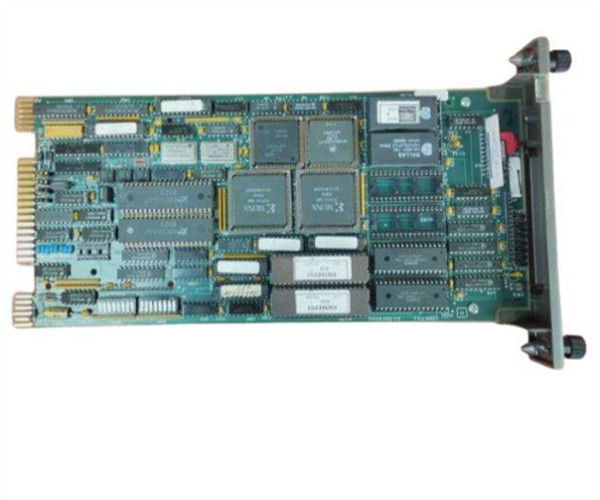

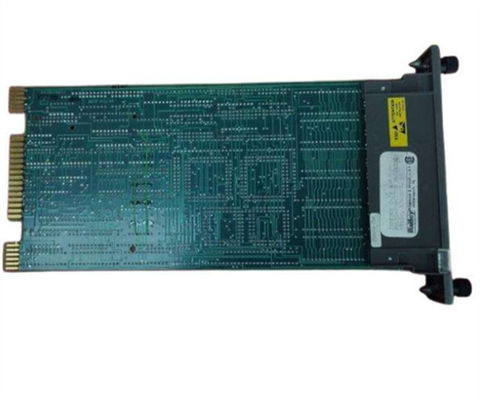

Le module d'interface du processeur multifonctionnel IMMFP01 infi90 de Bailey avec type de canal DI

Bailey contrôle le module d'interface de processeur multifonctionnel IMMFP01 infi90

Description du produit Le numéro de série IMMFP01

Le module de processeur multifonction IMMFP01 est un puissant contrôleur autonome pour une utilisation dans des applications de contrôle complexes.Il a les vitesses de traitement et les capacités de stockage nécessaires pour les applications de contrôle avancéesLe module IMMFP01 est un dispositif configurable par l'utilisateur qui reçoit les entrées et sorties du processus via une variété de modules d'E/S analogiques et numériques.
Ce manuel d'instructions fournit des informations sur le fonctionnement du module IMMFP01 et sur l'installation, la configuration, l'exploitation et le dépannage du module.

Le module de processeur multifonctionnel (MFP) IMMFP01 est l'un des chevaux de bataille de la gamme de modules de commande INFI 90®.un contrôleur de lot et avancé qui fournit des solutions puissantes aux problèmes de contrôle de processusIl gère également les exigences en matière d'acquisition de données et de traitement de l'information pour fournir de véritables communications peer-to-peer.L'ensemble complet de codes de fonctionnalités pris en charge par ce module gère même les stratégies de contrôle les plus complexesLe système INFI 90 utilise une variété de modules d'E/S analogiques et numériques pour communiquer et contrôler le processus.Le module MFP communique avec un maximum de 64 modules d'E/S dans n'importe quelle combinaison (voir figure 1-1)..
Le module MFP dispose de trois modes de fonctionnement: exécuter, configurer et erreur.Lorsqu'une erreur est détectée, les LED du panneau avant affichent un code d'erreur correspondant au type d'erreur détecté.le module MFP n'exécute pas les algorithmes de commande. Si le module MFP détecte une erreur en mode d'exécution, il passe automatiquement en mode d'erreur.
Un lien de communication CPU-CPU d'un mégaoctet permet au module MFP d'accueillir des processeurs redondants.Cette liaison permet à un module MFP de sauvegarde d'attendre en mode veille chaude pendant que le module MFP principal exécute les algorithmes de contrôle. Si le module MFP principal se déconnecte pour une raison quelconque, un transfert sans bosse de contrôle au module MFP de secours se produit.

L'architecture d'alimentation du système d'alimentation modulaire Harmony II est conçue pour être flexible afin de pouvoir être facilement adaptée aux besoins de l'application.Lorsque deux sources d'alimentation sont utilisées, le système d'alimentation modulaire II peut être divisé en deux sections avec quatre emplacements de module d'alimentation par sectionCette architecture 2N offre le plus haut niveau de disponibilité d'énergie.Chaque section fournit seulement 50 pour cent de la charge dans des conditions normales, mais est capable de fournir 100 pour cent de la charge dans une condition de défaillanceLa faible contrainte à 50% de la capacité assure une longue durée de vie.
Lorsque seule une source d'alimentation est utilisée pour fournir une alimentation sécurisée au système d'alimentation modulaire II, les deux sections de l'architecture partagée sont attachées entre elles pour fournir une architecture d'alimentation N + x.Chaque module d'alimentation est alimenté à partir d'une seule source et partage la charge de manière égale

Les spécifications de Le numéro de série IMMFP01

• Le microprocesseur:

  • Processeur de 32 bits (bus externe de 16 bits)
  • Vitesse de fonctionnement: 16 MHz

• La mémoire:

  • Mémoire totale:
    • 512 kbytes de ROM
    • 256 kbytes de RAM
    • NVRAM de 64 kbytes
  • Mémoire disponible:
    • 163, 248 octets de mémoire vive
    • 62,656 octets NVRAM

• Les besoins en énergie:

  • +5 VDC @ 2 A (typiquement 10 W)

• Ports de série:

  • deux ports RS-232-C, ou
  • Un port RS-485 et un port RS-232-C
  • Vitesse de transmission: jusqu'à 19,2 kBaud

• Appui à la station:

  • Soixante-quatre stations série de 40 kbaud (IISAC01)
  • Huit stations de série de 5 kbaud (NDCS03 ou NDIS01)

FAQ:

Q: Quelle est la marque du produit?

R: La marque du produit est ABB.

Q: Quel est le numéro de modèle du produit?

R: Le numéro de modèle du produit estLes produits de base.

Q: Où le produit est-il fabriqué?

R: Le produit est fabriqué en FI.

Q: Quelles sont les modalités de paiement disponibles?

R: Les conditions de paiement disponibles sont T/T, Western Union et PAYONEER.

Q: Quel est le délai de livraison du produit?

R: Le délai de livraison du produit est de 3 à 5 jours.
