Unité d'interface réseau Ethernet RX3i GE PACSystems IC695NIU001 Module numérique d'entrée

Description du produit Le nombre de personnes concernées par l'enquête

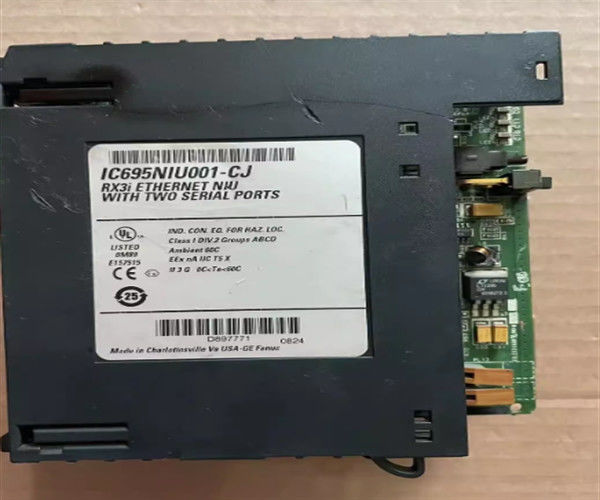

L'IC695NIU001 est une unité d'interface réseau Ethernet PACSystems RX3i (NIU).Il s'agit d'un module composant d'un ensemble de stations RX3i Ethernet NIU composé d'un backplane universel RX3i, un module d'alimentation RX3i, au minimum un seul module Ethernet RX3i et le module IC695NIU001. Cet ensemble dont fait partie l'IC695NIU001, permet aux systèmes RX3i,spécialement des processeurs pour communiquer et effectuer l'échange de données entre les modules I/O de la série 90-30L'IC695NIU001 est configuré à l'aide du logiciel Machine Edition Logic Developer, version 5.51 ou ultérieure.configurable pour les communications RS232 et RS485, prenant en charge les protocoles série tels que Modbus RTU Slave, SNP, Serial I/O et Modbus RTU Master par bloc "C" d'application.L'IC695NIU001 est livré avec 20Kbytes de logique locale en option et 10 MB de mémoire Flash intégréeIl dispose d'une horloge alimentée par batterie qui peut être remplacée par une batterie intelligente au lithium RX3i CPU avec numéro de catalogue IC695ACC302 (recommandé), série 90-30 batterie au lithium, IC693ACC302,ou IC698ACC701 Smart Coin Cell Battery PackEn outre, le firmware préchargé du module est mis à niveau en interne via le système.0 Ampères à +5 VDC alors que la température de fonctionnement du module est de 0°C à 60°C (32°F à 140°F)Ce module est compatible avec la norme PCI 2.2.un kit NIU portant le numéro de catalogue IC695NTK001 ou IC695NTK002 est mis à disposition pour assurer la configuration correcte d'un système ou d'un ensemble complet.

Le module GE Fanuc IC695NIU001 est un module Ethernet NIU (unité d'interface réseau). Cette unité est un produit de GE Intelligent Platforms / GE Fanuc et fait partie de la gamme de produits RX3i.Il est conçu et destiné à une utilisation à distance avec la série 90-30 I/O et les RX3i PacSystems sur le réseau EthernetUne fois la configuration terminée, l'échange de données devient automatique.L'unité est livrée avec des dispositifs maîtres qui échangent des données globales Ethernet (EGD) pour fournir le contrôle du systèmeCette unité d'interface réseau Ethernet fournit des informations sur l'état du contrôleur dans chaque échange,et il y a une logique de programme d'application dans le contrôleur qui est capable de surveiller l'état des données et d'émettre les bonnes commandes à l'IC695NIU001 Ethernet NIUCette station RX3i Ethernet NIU est constituée d'une alimentation, d'une NIU Ethernet universelle à fond, d'un logiciel d'application propriétaire et d'une ou plusieurs NIU Ethernet.Il est également constitué de backplanes d'expansion optionnels des modules PacSystems de la série 90-30 et de la série 90-30 ou RX3iL'unité d'interface réseau Ethernet GE Fanuc IC695NIU001 est un module flexible et compatible avec une variété de modules, de backplanes,et autres appareils, y compris les processeurs RX3i PacSystemsCertaines des caractéristiques notables de l'IC695NIU001 Ethernet NIU comprennent une horloge en temps réel alimentée par batterie, un firmware mise à niveau intégré au système et des ports de communication série RS-232 et RS-485.Cette unité est équipée d'un échange de données via la fonction EGD, il dispose d'outils de diagnostic de station complets, de services de communication IP/TCP via SRTP, et il prend également en charge la communication via le backplane pour le module d'interface Ethernet.Une autre caractéristique est la logique locale facultative d'une capacité de 20 KBCette unité dispose également d'une mémoire flash intégrée de 10 mégaoctets pour le stockage des données de l'utilisateur.

L'IC695NIU001 est une unité d'interface réseau Ethernet PACSystems RX3i, fabriquée par Emerson Automation, anciennement par GE Intelligent Platforms (GE IP).Ce module dispose de deux (2) ports de communication RS232 et Rs485 et prend en charge la connectivité Ethernet via le module d'interface Ethernet installé en arrière-plan avec le numéro de catalogue IC695ETM001Il est livré avec une mémoire flash intégrée de 10 Mo et un firmware mise à niveau.
