IC695ALG616 Module d'entrée analogique GE Série GE Fanuc RX3i pour les applications industrielles

Description du produit de l'IC695ALG616

L'IC695ALG616 est un module d'entrée analogique fabriqué par Emerson Automation, anciennement par GE Intelligent Platforms (GE IP).Les caractéristiques de ce module peuvent fournir seize (16) canaux d'entrée analogiques s'ils sont configurés comme entrées à extrémité unique ou huit (8) entrées analogiques pour le câblage différentiel.Il est livré avec un convertisseur analogue à numérique (ADC) intégré avec une résolution de conversion de sortie de 24 bits.Les canaux d'entrée IC695ALG616 sont compatibles en étant des fils avec des signaux analogiques de courant et de tensionLes signaux de courant de ce module comprennent les signaux de courant de 0 à 20 mA, de 4 à 20 mA, ± 20 mA et les signaux de tension de ± 10 V, 0 à 10 V, ± 5 V, 0 à 5 V, 1 à 5 V.Les données analogiques converties sont enregistrées sous forme de données IEEE à virgule flottante de 32 bits ou d'entiers de 16 bits à l'aide d'un registre de 32 bitsChaque canal de ce module a des filtres de canaux configurables pour stabiliser et minimiser les fluctuations pour devenir utile au processus. Les filtres d'entrée configurables comprennent 8Hz, 12Hz, 16Hz, 40Hz,200 Hz et 500 Hz. Les paramètres de ce module sont configurés à l'aide du logiciel de programmation Proficy Machine Edition (PME). Aucun saut et aucun commutateur DIP ne sont nécessaires pour dicter le fonctionnement de ce module.ce module est capable d'effectuer un autocalibrage à chaque démarrage. Les protections intégrées du module comprennent la détection de circuit ouvert, la protection contre les surtensions et les surtensions.chaque canal peut être configuré individuellement avec des paramètres d'alarme, en particulier, les alarmes très basses, basses, élevées et très élevées.Le taux de changement positif et négatif peut également être inclus dans les fonctions d'alarme de ce module tandis que la défaillance du module peut également être configurée pour être signalée au processeur hôte.

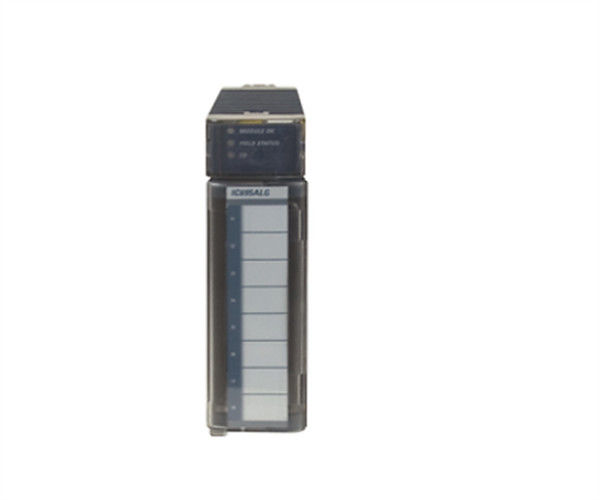

Le module d'entrée analogique différentiel non isolé GE Fanuc RX3i PacSystems IC695ALG616 a une plage de courant comprise entre -20 et 20 milliampères, 4 et 20 milliampères ou 0 et 20 milliampères,et une plage de tension de 5 Volts CC, 0 à 5 Volts CC, 1 à 5 Volts DC, 0 à 10 Volts DC, ou -10 à 10 Volts DC. Le module dispose d'une LED Module OK pour afficher l'état de fonctionnement de l'unité.La LED d'état du champ indique s'il y a des défauts sur au moins un des blocs terminaux ou des erreurs de canal, tandis que le bloc terminal ou la LED TB indique si le bloc terminal du système est présent ou absent.Toutes les LED du module d'entrée analogique différentiel non isolé IC695ALG616 obtiennent leur alimentation du bus d'alimentation du plan arrièreLe module d'entrée analogique GE Fanuc IC695ALG616 possède des fonctionnalités telles que des alarmes de taux de changement, une vérification d'erreur intégrée, des alarmes de panne de canal, des rapports de panne, un étalonnage automatique, une fente de mémoire flash,décalage et mise à l'échelle configurables pour chaque canal, et la détection de l'insertion ou de la suppression des blocs terminaux.Le module d'entrée analogique GE Fanuc IC695ALG616 a une plage de température de stockage de -40 à 185 degrés Fahrenheit et une plage de température de fonctionnement de 32 à 140 degrés FahrenheitCe module nécessite un niveau d'humidité relative et non condensée allant de 5 à 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

L'IC695ALG616 est un contrôleur d'automatisation programmable PACSystem RX3i (PAC) module d'entrée analogique non isolé anciennement fabriqué par GE Intelligent Platforms (GE IP) maintenant sous Emerson Automation.Ce module dispose de seize (16) entrées à extrémité unique ou de huit (8) canaux d'entrée différentiels compatibles de 0 à 20 mA, 4 à 20 mA, ± 20 mA de signaux de courant et ± 10 V, 0 à 10 V, ± 5 V, 0 à 5 V, 1 à 5 V de signaux de tension. Ce module est installé sur un fond universel RX3i et a une résolution de conversion ADC de 24 bits.
