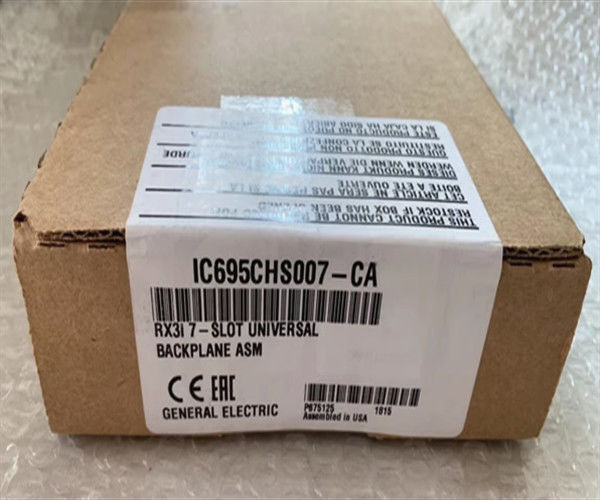

Rémanufacturé GE-Emerson IC695CHS007 PACSystems Rx3i Universal Backplane

Description du produit  Les pièces détachées ne doivent pas être utilisées.

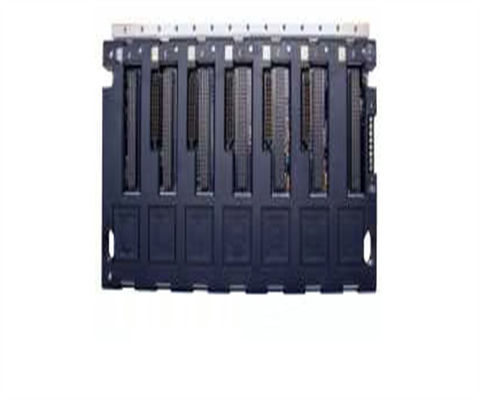

L'IC695CHS007 est un backplane universel de la série PACSystem RX3i Programmable Automation Controller (PAC).Réservé aux modules d'alimentation et d'E/SIl prend en charge nativement tous les modules d'entrée/sortie et d'option de la série PACsystem RX3i ainsi que les modules d'entrée/sortie et d'option de la série 90-30.

La fente IC695CHS007 0 est réservée à l'installation d'une alimentation IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesLa fente 6 qui est la dernière et la plus à droite, ne prend en charge que PCI, compatible uniquement avec les modules RX3i.

L'IC695CHS007 est idéalement utilisé pour une application avec un espace de montage limité ou pour la mise en œuvre d'une architecture d'E/S à distance.Ce module est équipé d'une bande de terminaux 24 VDC située à l'extrémité gauche du support. un point de mise à la terre du plan arrière et une barre de mise à la terre intégrale pour la connexion des connexions de bouclier et de mise à la terre du module hébergé du rack.Les numéros de fente sont également imprimés clairement sur ce support pour monter les modules en conséquence.

L'IC695CHS007 est disponible en deux versions, notamment:IC695CHS007-AA qui est la version initiale et la version ultérieure IC695CHS007-BA qui comprend des améliorations mécaniques, en particulier avec le connecteur PCI du châssis..

L'IC695CHS007 est conçu uniquement pour la frappe horizontale. D'autres orientations de montage peuvent affecter le débit d'air et, en fin de compte, les performances du système.Ce support est directement monté sur le sous-panneau du boîtier via le trou de montage fourni disponible sur le châssis.

Le backplane GE IC695CHS007 est un backplane universel qui fait partie de la série PACSystems RX3i conçue et fabriquée par GE Fanuc et qui remplace le système de la série 90-30.Le backplane IC695CHS007 a une tension d'entrée de +24 VoltsLes utilisateurs doivent noter que la méthode de montage suggérée doit inclure l'orientation horizontale et l'installation dans un boîtier de protection avec un indice de protection minimum de IP 20 (NEMA Type 1).Le plan arrière universel IC695CHS007 a un point de mise à la terre avec une bande terminale située à l'extrémité gaucheEn outre, le backplane comprend une barre de mise à la terre intégrée et des numéros de fente visibles pour la configuration et il fournit un support pour les systèmes et les modules optionnels d'autres fabricants.

Le backplane IC695CHS007 a un courant interne de 240 milliampères à 5 Volts CC et un courant de 600 milliampères à 3,3 Volts DC et dispose de 7 emplacements disponibles pour les composants.Les composants pris en charge peuvent inclure des composants d'E/S PCI tels que le IC693Les composants PCI compatibles commencent par le code de produit IC695.Les backplanes GE comme le backplane IC695CHS007 peuvent être utilisés dans les zones dangereuses, mais ils nécessitent un enclos avec un degré de protection plus élevé dans ces environnementsLe niveau de protection minimum pour les endroits dangereux est IP 54.Le backplane IC695CHS007 ne nécessite pas beaucoup d'espace d'installation, mais il a besoin d'un minimum de 4 pouces d'espace de tous les côtés afin d'avoir un refroidissement appropriéLes dimensions spécifiées de l'unité sont de 141,4 x 264,9 x 147,3 millimètres (5,5 x 10,4 x 5,8 pouces).

Spécifications techniques de Les pièces détachées ne doivent pas être utilisées.
