Le processeur est un processeur de type SLC 5/05.

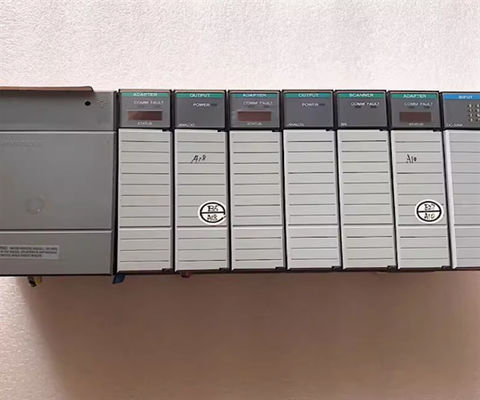

Définition du 1747-L552

Le 1747-L552 est un processeur SLC 500 qui appartient à la sous-catégorie de SLC 5/05.Ce processeur est intégré à un port RS232 pour la communication peer-to-peer et la communication Ethernet pour les applications en réseau et l'échange simultané de données.

Ce processeur est idéal pour une utilisation dans des applications de moyenne à grande échelle, en mettant l'accent sur l'intégration de la zone au niveau de la machine au niveau de l'entreprise.Ce processeur fournit également des fonctionnalités d'intégration pratiques pour l'Internet industriel des objets (IIoT).

Contrairement à d'autres processeurs sous la plateforme SLC 500, la capacité de communication intégrée de ces processeurs comprend DH485, Data Highway Plus (DH+), Remote I/O et DeviceNet.Ces protocoles de communication sont propriétaires et nécessitent des modules spécialisés ou des convertisseurs et passerelles tiers pour permettre l'intégration verticaleAvec l'Ethernet intégré, ce processeur est prêt pour l'intégration verticale.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

La grande capacité de mémoire du 1747-L552 dispose d'une capacité IO de 4096 entrées et sorties qui permet au processeur de contrôler plusieurs petits processus ou un seul grand processus.La criticalité du système doit être prise en compte pour planifier correctement quels processus peuvent être inclus avec les mêmes processeursIl prend également en charge la mise en œuvre de la topologie d'E/S à distance pour permettre l'installation stratégique de modules d'E/S. Ce module a une mémoire utilisateur maximale de 32K mots,avec 28K mots pour les données ou le programme et 4K mots pour les données utilisateurLe processeur dispose également d'un nombre maximal absolu d'E/S à 4096 pour chacune des entrées et sorties.Ce processeur prend en charge jusqu'à cent sept (107) instructions de programmation et permet l'installation de trois (3) châssis avec un maximum de trente (30) emplacementsLe courant d'entrée maximal de ce processeur est de 1A à 5 Volts DC et 0A à 24 Volts DC. Il est livré avec un temps de balayage de programme typique de 0,9 millisecondes/K, un temps de balayage I/O de 0,225 millisecondes,et une exécution XIC de 0.37 μs. En fonction de la charge de l'alimentation, ce processeur a un temps d'attente de balayage du programme de 20 millisecondes à 3 secondes après une perte de puissance. Il a une vibration de fonctionnement de 0,015 pouces,un déplacement de pic à pic de 5 à 57 HertzCe processeur a également un choc de fonctionnement de 30G et une humidité relative non condensante de 5 à 95%.La plage de température de fonctionnement de ce processeur est de 0 à 60 degrés Celsius et la plage de température de stockage est de -40 à 85 degrés Celsius.

L'alimentation doit être coupée lors de l'ajout ou de la suppression d'un module.Le processeur 1747-L552 a un boîtier de type ouvert et est monté via un châssis. L'ensemble du processeur mesure 145 x 35 x 142 millimètres. La connexion Ethernet de ce processeur est BOOTP activé et il prend en charge jusqu'à 48 connexions entrantes ou sortantes.Les connexions sortantes ne peuvent établir qu'une seule connexion par nœud de destination.. Plusieurs instructions MSG partageront la même connexion si elles utilisent le même nœud de destination. Ce processeur dispose également d'un port RS-232 et d'une mémoire flash de sauvegarde.Il a une batterie au lithium remplaçable par l'utilisateur qui dure en moyenne deux ansLe processeur 1747-L552 est équipé d'un condensateur qui permet au processeur de fonctionner pendant au moins 30 minutes en utilisant la batterie de secours pendant que la batterie elle-même a été déconnectée.La batterie doit être connectée au processeur dans les 30 minutes pour éviter la perte de données dans la RAM.

Le 1747-L552 est un module de commande pour le SLC 500 Modular Hardware par Allen-Bradley.interfaces de communication intégrées telles que les ports RS-232 à 9 broches et les ports de communication EthernetIl a une capacité de 4096 points d'entrée/sortie discrets et de 4096 points d'entrée/sortie à distance.
