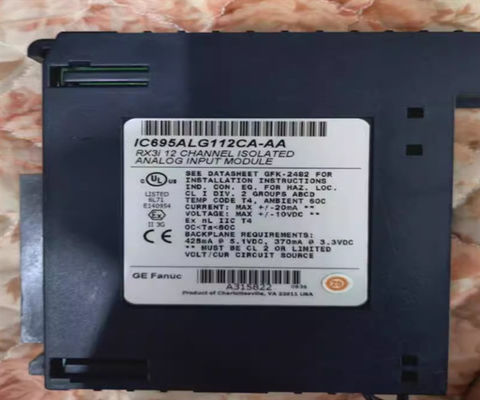

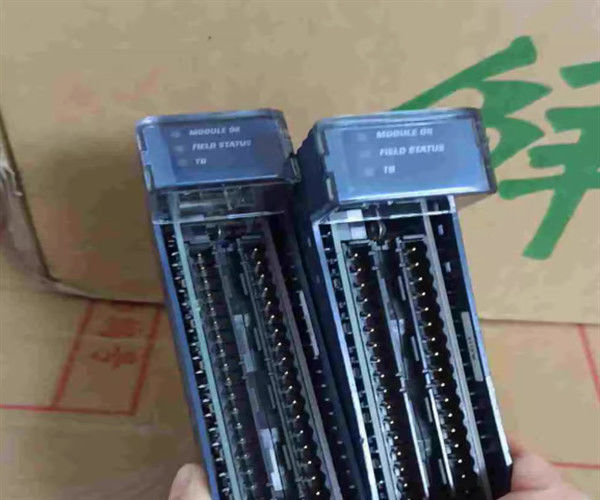

Module d'entrée analogique isolé GE-Emerson IC695ALG112 PACSystems

Définition du produit IC695ALG112

Le IC695ALG112 est un module PACSystem RX3i Programmable Automation Controller (PAC) qui fonctionne comme module d'entrée analogique avec huit (8) canaux d'entrée à extrémité unique,configurable pour recevoir une variété de signaux de tension et de courant tels que 0 à 10 VDC (unipolaire), -10 à +10 VDC (bipolaire), +/- 5VDC, 0 à 5VDC, 1 à 5VDC et 0 à 20 mA, et 4 à 20 mA.Il dispose d'un convertisseur analogique en numérique (ADC) intégré qui convertit les données en virgule flottante ou en format entier en résolution de 16 bitsCe module est généralement utilisé pour interfacer des instruments qui génèrent les signaux mentionnés pour un traitement ultérieur tel que l'échelle et la manipulation,être en mesure de fournir une lecture correcte dans l'interface homme-machine (HMI), contrôle de surveillance et acquisition de données (SCADA),Systèmes de contrôle distribués (DCS) et utilisés par des algorithmes de contrôle tels que le contrôleur proportionnel + intégral + dérivé (PID) pour la mise en œuvre du contrôle automatique.

L'IC695ALG112 ne dispose pas de dératage thermique et est équipé d'options de filtre configurables par logiciel telles que 8Hz, 12Hz, 16Hz, 40Hz, 250Hz et 1000Hz.Ces options de filtre sont utilisées pour fournir une lecture plus stable et aide à éliminer les fluctuationsLes données conditionnées peuvent être enregistrées spécifiquement en IEEE 32 bits ou 16 bits entiers dans un champ de 32 bits.Cette réponse de changement d'étape est affectée par le filtre d'entrée configuré du modulePlus précisément, 127 ms pour le filtre 8 Hz, 67 ms pour le filtre 12 Hz, 56 ms pour le filtre 16 Hz, 21 ms pour le filtre 40 Hz, 3,1 ms pour le filtre 250 Hz et 0 ms pour le filtre 1000 Hz.

Le module d'entrée IC695ALG112 fournit une option de filtre de 8, 12, 16, 40, 100 ou 250 Hertz. L'impédance d'entrée du module d'entrée est inférieure à 500 kiloohms pour la tension d'entrée.Le temps de détection du circuit ouvert du module est de 1 seconde maximumLe module d'entrée IC695ALG112 est livré avec plusieurs fonctionnalités dans un package compact. Le logiciel est entièrement configurable et ne nécessite pas de jumper externe.Une fonction de diagnostic prédictif est présente dans le module qui effectue la vérification d'erreur pendant le démarrage et le temps de fonctionnementIl prend en charge la mémoire flash pour les mises à niveau.

Le GE Fanuc IC695ALG112 est un module PACSystem RX3i.Ce module reçoit de 0 à +10 volts (unipolaire) / -10 à +10 VDC, -5 à +5 VDC, 0 à 5 VDC et 1 à 5 VDC (bipolaire) les entrées de tension et 0 à 20 mA, 4 à 20 mA, +/-20mA signaux d'entrée.
