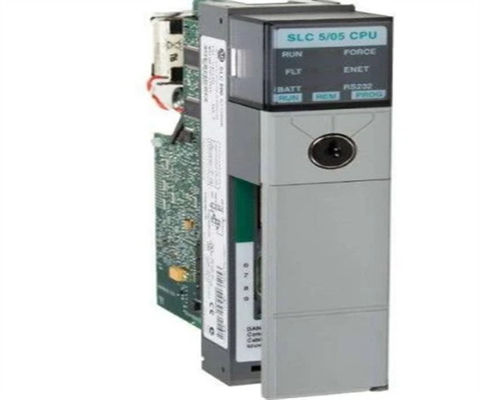

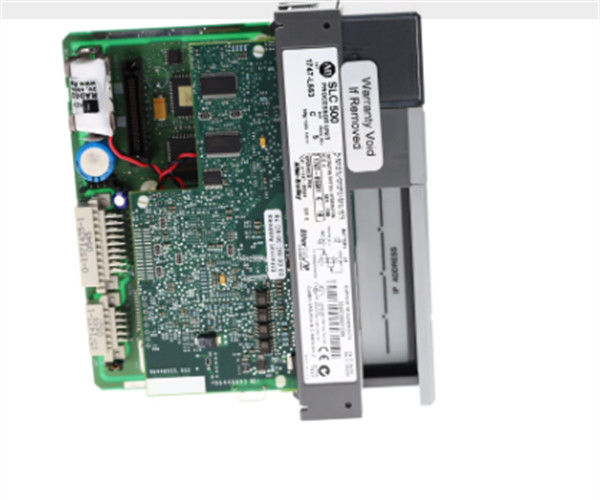

Allen-Bradley 1747-L553 SLC 5/05 Processeur mémoire 64K, série D

Définition du 1747-L553

Le module Allen-Bradley/Rockwell Automation 1747-L553 est un CPU ou un module d'unité de traitement central de la série Allen-Bradley SLC 500 et SLC 5/05.Ce processeur a une RAM CMOS intégrée qui prend en charge la sauvegarde de la batterie, et il peut également prendre en charge un module de mémoire Allen-Bradley 1747-M13 qui lui fournit 64 K de mémoire supplémentaire.ou le port ASCIICe processeur est l'un des processeurs les plus flexibles disponibles dans les séries SLC 500 et SLC 5/05 car il peut gérer jusqu'à 64 connexions.Cela signifie que le module CPU 1747-L553 peut communiquer avec 64 appareils ou applications simultanément.

Spécifications techniques du numéro 1747-L553

Informations sur le projet 1747-L553


Le 1747-L553 est un processeur SLC 5/05 qui appartient à la plate-forme SLC 500 Programmable Logic Controller (PLC).Ce contrôleur a la mémoire la plus élevée parmi la catégorie SLC 5/05 qui est 64 KB de mémoireIl a intégré un connecteur RS32 Sub-D 9-Pin pour établir une communication peer-to-peer avec une interface humaine-machine (HMI) installée localement ou un poste de travail de programmation.Il a également un Ethernet intégré qui est idéalement utilisé pour la communication sur de longues distancesIl est également idéal pour établir une connexion à plusieurs appareils à la fois.Ces deux (2) ports peuvent également être utilisés simultanément sans affecter la capacité d'exécution logique du processeur..

Ce contrôleur est idéal pour une application à grande échelle, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructionsIl peut être utilisé dans l'automatisation des usines, l'automatisation des processus, même dans les exigences de contrôle du mouvement et de la position.

Il est également capable d'envoyer des messages à d'autres plates-formes PLC Allen-Bradley telles que PLC 5, CompactLogix et ControlLogix via un protocole de communication spécifié.Bien qu'intégré avec les ports Ethernet et RS232, ce processeur peut être installé avec des adaptateurs de communication tels que Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet et DH485.

Il peut être installé sur n'importe quel châssis SLC 500.

Il contient un ensemble d'instructions avancées basé sur un processeur PLC-5.Le processeur 1747-L553 a une mémoire utilisateur totale de 64K mots avec 60K mots pour les données / programme et 4K mots pour les données seulementIl a jusqu'à 4096 entrées, 4096 sorties et 480 entrées/sorties analogiques locales. Il a un temps de balayage du programme par mot clé de 0,9 ms et un temps de balayage d'entrée/sortie de 0,225 millisecondes.Le 1747-L553 a un courant de fond de 1 Amp à 5 Volts DC et 0 Amp à 24 Volts DCIl dispose d'un maximum de 3 châssis d'E/S local avec un maximum de 30 emplacements d'E/S de module dans le châssis d'E/S local.

Pour la communication, il utilise des ports Ethernet et RS-232 qui peuvent être configurés pour la connexion au convertisseur 1761-NET-AIC.Avec ce processeur, le module de scanner d'E/S à distance et le module de scanner DeviceNet peuvent être installés en plus pour configurer l'E/S via le lien à distance universel ou le réseau DeviceNet.Le processeur 1747-L553 fournit un temps d'exécution d'instruction en bits plus court de 0Son port de communication DH+ est 3 fois plus rapide que le port DH-485.améliorations de la mémoire flash, mathématiques à virgule flottante, et une horloge intégrée en temps réel, un interrupteur et un calendrier.Le 1747-L553 est destiné à être utilisé dans des environnements industriels propres et secs avec une température de fonctionnement de 0 à 60 degrés Celsius et un choc de fonctionnement de 30G.
