Description du produit 1756-CNB

Le 1756-CNB est un pont Allen-Bradley ControlNet qui peut être utilisé pour communiquer au sein des réseaux de contrôle.le 1756-CNB utilise une configuration standard ou non redondanteSi l'application utilisateur contient de 40 à 80 connecteurs logiques par module, le 1756-CNB est une option idéale.Ce module de communication Allen-Bradley donne des vitesses supérieures aux projets industrielsLe 1756-CNB fait deux choses: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Assurez-vous que les informations de chemin sont correctes pour acheminer correctement les messages qu'il reçoit.

Le 1756-CNB, qui appartient à la série ControlLogix, il tire un courant de 970 mA 5.1 Volts DC. Cependant, si la tension est de 24 Volts DC, son tirage de courant est de 1,7 mA.Le taux de dissipation de l'unité est estimé à 5Le 1756-CNB peut prendre en charge jusqu'à 64 connexions bidirectionnelles existant avec d'autres appareils basés sur ControlNet.selon la configuration du réseau. Par exemple, si l'application exige plus de connexions, il sera conseillé d'ajouter un autre module 1756-CNB. Cependant, assurez-vous que cela se fait sur le même châssis et le même réseau.Le module peut également être utilisé avec 20 autres tampons conçus pour les messages non connectés.Cet Allen-Bradley est livré avec deux ports ¥ l'un conçu pour ControlNet BNC et l'autre pour ControlNet RJ45.4 BTU par heure et sa largeur de fente est de 1 mmL'unité pèse 0,57 livre (0,26 kilogramme) et est livrée avec un boîtier de type ouvert.

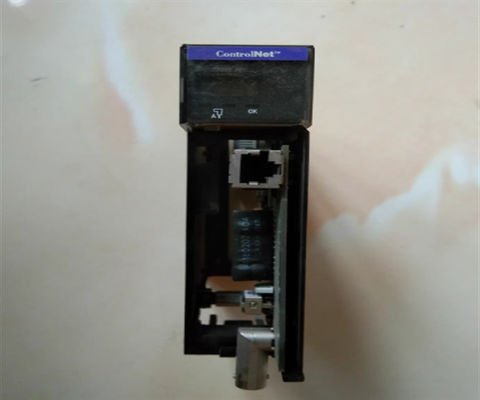

Le 1756-CNB est un adaptateur de communication Allen-Bradley qui fonctionne comme un pont ControlNet.Il est équipé d'une interface ControlNet intégrée telle qu'un (1) connecteur BNC pour le fonctionnement des médias non redondants et un (1) NAP (RJ-45 8 broches avec bouclier).
