Description du produit Le présent règlement est obligatoire dans tous ses éléments.

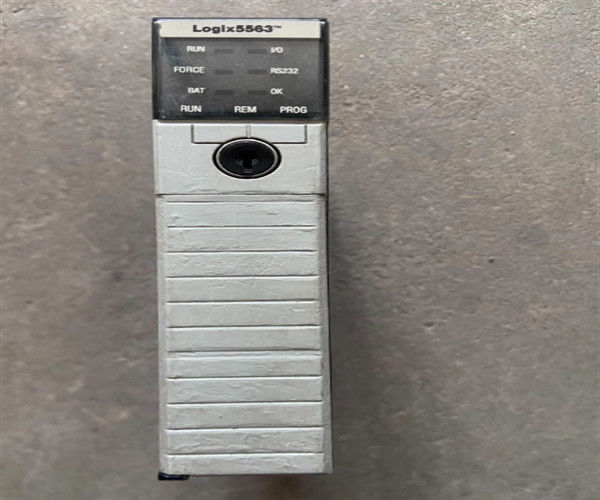

Le 1756-L63 est un contrôleur d'automatisation programmable (PAC) d'Allen-Bradley.Ce contrôleur est livré avec une interface de communication en série RS232 comme le port de communication primaire, cependant, ce contrôleur prend en charge d'autres protocoles de communication tels que EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink et autres protocoles de communication tiers en installant des adaptateurs de communication Allen-Bradley et en englobant des modules partenaires.

Le 1756-L63 est un contrôleur basé sur le châssis. Il est installé sur une variété de châssis ControlLogix tels que 1756-A4, 1756-A7, 1756-A10, 1756-A13 et 1756-A17.Il est également compatible pour une utilisation avec des sources d'alimentation standard et redondantes telles que 1756-PA50Il est recommandé d'utiliser les produits suivants: 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ou 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectivement.Il prend en charge la mise en œuvre de la redondance du contrôleur ainsi que le mouvement intégré en utilisant le système de communication en temps réel en série (SERCOS), Options analogiques via l'entrée du codeur, l'entrée LDT, l'entrée SSI et le mouvement sur le réseau Ethernet I/P.

Ce contrôleur est livré avec une mémoire utilisateur de 8 Mo et une mémoire d'E/S de 478 Ko. Il peut être ajouté avec un stockage de mémoire non volatile via le 1784-CF128 uniquement qui a une taille de mémoire de 128 Mo.Ce contrôleur prend en charge jusqu'à 128Il utilise une mémoire à accès aléatoire (RAM) à batterie avec des numéros de pièces de la batterie de 1756-BA1, 1756-BATM,1756-BATA pour les contrôleurs de la série A et 1756-BA2 pour les contrôleurs de la série B.

Le contrôleur 1756-L63 dispose d'un port de communication série RS-132 intégré.Autoroutes de données plusLes modules de communication par port série pris en charge par ce contrôleur sont le Modbus via logique, DH-485, le modem radio DF1, ASCII,et les modules DF1 plein/demi-duplexLa tension d'isolation continue du contrôleur 1756-L63 est de 30 Volts et il a un type d'isolation de base.Il a une dissipation de puissance de 3Il est équipé d'un système d'aération à courant continu de 5,1 volts et d'un courant de 24 volts de 14 mA.Le contrôleur 1756-L63 a un choc de fonctionnement de 30 g et un choc non de fonctionnement de 50 gIl a également une plage de température de fonctionnement de 0 à 60 degrés Celsius et une plage de température de non-opération de -40 à 85 degrés Celsius.Il a aussi une température maximale de l'air ambiant de 60 degrés Celsius.

Le Allen-Bradley 1756-L63 est un contrôleur d'automatisation programmable (PAC) 5560 ControlLogix. Ce contrôleur dispose d'une mémoire utilisateur de 8 Mo et d'une mémoire d'E/S de 478 Ko.Il dispose d'un port série RS232 et prend en charge l'interface jusqu'à 1280,000 mémoire d'entrée/sortie discrète et 4000 mémoire d'entrée/sortie analogique.
