GE PACSystems RX3i PLC IC695ALG808 Module d'entrée/sortie numérique numérique 20

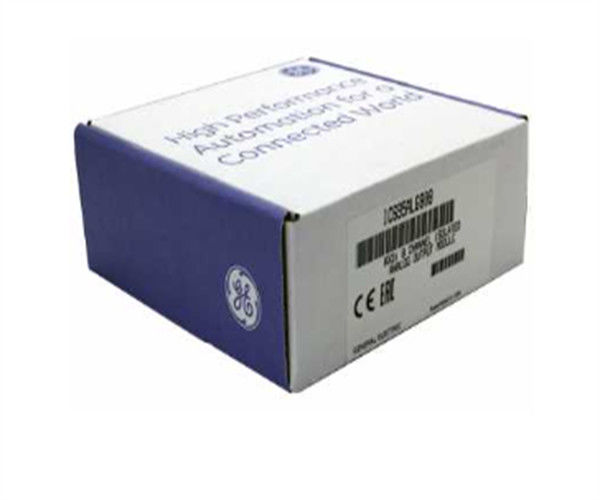

Description du produitfLes produits de base doivent être présentés dans un emballage de qualité supérieure.

L'IC695ALG808 est un module de sortie analogique d'Emerson Automation, anciennement fabriqué par GE Intelligent Platforms (GE IP).Ce module est livré avec huit (8) canaux de sortie isolés individuellement qui sont configurables pour fournir 0-20 mA / 4-20 mA signaux de courant et +/- 10 VDC / 0-10 VDC signaux de tension. L'IC695ALG808 peut être utilisé pour délivrer des signaux de sortie à des dispositifs de modulation, des entraînements à fréquence variable (VFD), des vannes de contrôle, des amortisseurs, des louvres et d'autres dispositifs.Il peut également être utilisé pour envoyer des signaux aux compteurs de panneau et aux enregistreurs de données qui représentent directement une variable spécifique pour la lecture et l'enregistrement locaux. L'IC695ALG808 est compatible avec une variété de blocs terminaux tels que Box-style (IC694TBB032), Extended Box-style (IC694TBB132), Spring-style (IC694TBS032) ou Extended Spring-style (IC694TBS132).Ce module nécessite un 24 VDC externe directement terminé au bloc terminal du module pour permettre au module de délivrer les signaux de sortie souhaités. Tous les canaux de l'IC695ALG808 sont configurables par logiciel. D'autres paramètres qui peuvent être configurés comprennent les paramètres d'alarme tels que très bas, bas, haut et très haut alarme, rapport de défaillance du module,blocage de l'alarme, définissant les limites d'alarme ainsi que le réglage des limites d'alarme haute et basse..L'IC695ALG808 a une résolution de sortie de 15 bits lorsqu'il est configuré pour fournir +/- 10VDC, 0-20 mA et 4-20 mA tandis que 14 bits sont atteints lorsqu'il est configuré pour un signal de sortie de 0-10 VDC.il a un taux de mise à jour analogique de 8 millisecondes sur tous les canaux.

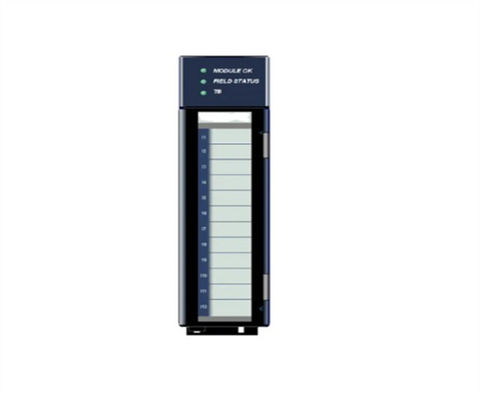

Le module de sortie IC695ALG808 a été conçu et fabriqué par GE Fanuc et c'est un composant puissant qui est fourni dans un boîtier de qualité industrielle avec des indicateurs pour l'état du module,l'état du champLe module a été développé pour la série PACSystems RX3i et il est installé dans le plan arrière universel du système.Le module IC695ALG808 est alimenté par une source externe avec une tension nominale de 24 volts CC et un courant allant jusqu'à 600 milliampèresLe module dispose de 8 canaux disponibles qui peuvent être utilisés pour le fonctionnement de tension ou de courant. Tous les canaux sont analogiques et isolés.en forme de boîteLe module de sortie IC695ALG808 fonctionne dans la plage de tension de 0 à +10 Volts ou de -10 à +10 Volts,et sa plage de courant est de 0 à 20 milliamps ou de 4 à 20 milliampsLe plan arrière du module nécessite 80 milliampères lorsqu'il est connecté à une source d'alimentation de 3,3 Volts.le module a une charge de sortie maximale de 1350 Ohms et il dissipe une puissance maximale de 7En plus de cela, le module IC695ALG808 comprend une protection contre la surtension de sortie de courant pour une tension de -30 Volts pendant 60 secondes et +30 Volts pendant 1 heure.La dérive de gain de sortie du module pour la sortie de tension est de 20 ppm par degré Celsius et il est de 35 ppm par degré Celsius pour la sortie actuelleLe module IC695ALG808 dispose d'un temps de sortie de tension/courant de 2 millisecondes.

L'IC695ALG808 est un contrôleur d'automatisation programmable PACSystem RX3i (PAC) module de sortie analogique isolé anciennement fabriqué par GE Intelligent Platforms (GE IP) maintenant sous Emerson Automation.Ce module dispose de huit (8) canaux de sortie configurables pour les signaux de courant de 0 à 20 mA et de 4 à 20 mA et les signaux de tension ± 10 V et 0 à 10 VCe module est installé sur un support universel RX3i et nécessite une alimentation externe de 24 VDC.Il a une résolution de sortie de 14 bits pour la sortie 0-10 VDC et 15 bits pour le reste des signaux de sortie.
