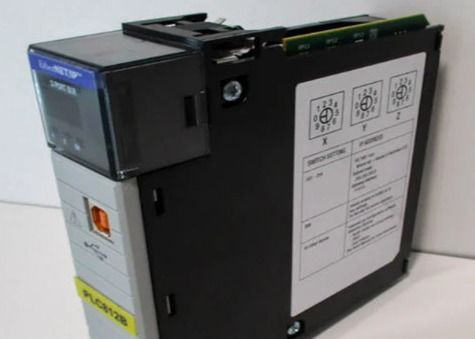

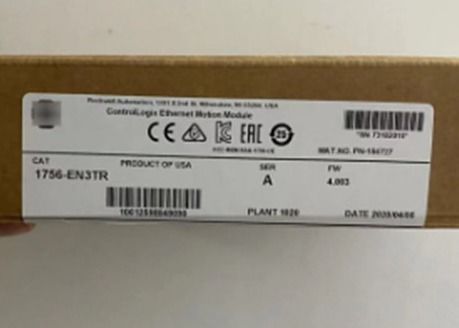

Description de la norme 1756-EN3TR

L'Allen-Bradley 1756-EN3TR est un module de pont de communication qui fait partie de la série de modules Allen-Bradley ControlLogix à 2 ports.Deux ports RJ-45 de 10 à 100 Mbps avec des commutateurs intégrés sont inclus avec ce moduleLe contrôleur prend en charge jusqu'à 128 axes de mouvement CIP (boucle de position) et jusqu'à 255 axes au total, jusqu'à 128 connexions TCP/IP et 256 connexions Logix.Les caractéristiques particulières de l'Allen-Bradley 1756-EN3TR comprennent la technologie de commutateur intégréIl est équipé d'un système de télécommunication de 10 à 100 Mbps, de 128 axes de mouvement CIP, de 128 connexions TCP/IP et de 256 connexions Logix.La consommation d'énergie maximale du 1756-EN3TR est de 5.1W et la dissipation d'énergie est de 5.1W. Il est livré avec un port USB.La tension d'isolation du 1756-EN3TR est de 30 Volts avec un boîtier ouvert et sa température de fonctionnement est de 32 à 140 °F.Il a un courant nominal de 1,2 ampère, une dissipation thermique de 21,28 BTU par heure et une dissipation de puissance de 6,2 watts.1 Watt avec un courant de fond de 3 milliampères et 24 V de courant continu et 1 ampère à 5 V de courant continuLe module 1756-EN3TR prend en charge la connectivité EtherNet/IP et les topologies linéaires, stellaires et d'anneaux au niveau des appareils (DLR).L'EtherNet/IP est un protocole standard de réseautage industriel ouvert qui prend en charge l'échange de messages I/O en temps réel.Le réseau EtherNet/IP utilise à la fois des puces de communication Ethernet et des supports physiques pour la communication.

Le 1756-EN3TR est un module de communication Ethernet qui fait partie de la plateforme de contrôle d'automatisation programmable (PAC) ControlLogix.Ceci est un module optionnel qui est installé sur n'importe quel châssis ControlLogix, qu'il s'agisse d'une station d'E/S locale ou distribuéeCe module fonctionne spécifiquement comme un module de pont Ethernet, reliant les processeurs compatibles Ethernet, les stations d'E/S à distance, l'interface homme-machine (HMI),Système de contrôle de surveillance et d'acquisition de données (SCADA) à un réseau commun pour la mise en œuvre d'un échange de données à grande vitesse.

Les caractéristiques 1756-EN3TR prennent en charge la topologie de l'anneau linéaire et au niveau du dispositif (DLR),Linear est la connexion réseau minimale et la plus simple dans laquelle une seule course de supports physiques Cat5 ou Cat6 est utilisée pour mettre en œuvre le réseau EthernetIl n'offre pas un certain degré de redondance tandis que le ring de niveau de dispositif (DLR) offre une disponibilité et une redondance élevées.

Les fonctionnalités du 1756-EN3TR prennent en charge jusqu'à 128 connexions TCP, 256 connexions CIP (Common Industrial Protocol) et 128 messages non connectés Backplane et 128 Ethernet CIP.Ces connexions peuvent être effectuées via les deux (2) interfaces Ethernet RJ45 intégrées installées sur le moduleCe module prend en charge une vitesse de transmission de 10/100 Mbps et couvre une distance maximale de 100 mètres qui peut être étendue avec l'installation d'un commutateur Ethernet ou d'un convertisseur de fibres médias.

Le 1756-EN3TR est alimenté à l'arrière-plan avec une consommation de courant de 1 Ampère @ 5,1 Volts CC et 3 milliampères @ 24 Volts DC avec une dissipation de puissance de 5,1 Watts et une dissipation thermique de 17.4 unités thermiques britanniques (BTU) par heure.

Le 1756-EN3TR est un module de communication ControlLogix d'Allen-Bradley.Il dispose de deux (2) interfaces Ethernet RJ45 qui prennent en charge le taux de transmission de 10/100 Mbps et un (1) port de communication USB qui prend en charge la vitesse de transmission de 12 MbpsCe module prend en charge les topologies DLR et linéaires et peut être installé sur un châssis ControlLogix local ou distant.
