GE Fanuc IC695PBS301 RX3i PacSystem Module numérique d'entrée avec 20 redondants

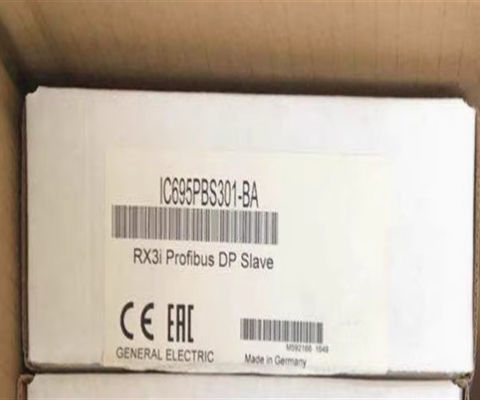

Définition du produit IC695PBS301

Le module IC695PBS301 est un module slave PROFIBUS fabriqué par GE Fanuc dans la gamme de produits RX3i PacSystems.Il est conçu pour offrir une communication esclave sur le réseau PROFIBUS DP et dispose d'indicateurs LEDLe module GE Fanuc IC695PBS301 est équipé d'un connecteur à 9 broches, d'une fente unique,d'une puissance nominale de 440 milliampères à une tension nominale de 3Ce module PROFIBUS slave prend en charge tous les débits de données standard, fonctionne dans une plage de température de 0 à 60 degrés Celsius,et il peut être stocké à une température de -40 à 85 degrés CelsiusLe module slave échange automatiquement les données avec le dispositif maître. Il n'a pas le droit d'accéder au bus,mais il peut reconnaître les messages reçus ou les transmettre à l'appareil maître lorsqu'il est demandé.

Le module esclave IC695PBS301 PROFIBUS prend en charge une large gamme de fonctionnalités de communication PROFIBUS,comprenant la possibilité de lire une charge de données d'entrée allant jusqu'à 244 octets du réseau et de transmettre une charge de données de sortie allant jusqu'à 244 octetsIl prend également en charge tous les débits de données PROFIBUS standard et les messages DP-V1 Read-Write et Alarms.Le module IC695PBS301 reçoit ses mises à niveau de firmware indirectement via le processeur du contrôleur hôte en utilisant l'utilitaire logiciel WinLoader. Ce logiciel WinLoader est livré avec des mises à jour du logiciel du module PROFIBUS. La LED verte "PROFIBUS OK" indique la présence d'alimentation et une réinitialisation complète du fond.La LED bicolore jaune " réseau " montre que le module peut transmettre les télégrammes PROFIBUSLa LED bicolore "Status MOD" affiche l'état de fonctionnement du module.

Le module esclave GE Fanuc IC695PBS301 PROFIBUS est fabriqué dans le cadre de la série RX3i PacSystems. Ce module fournit une communication esclave sur le réseau DP PROFIBUS.Il est livré avec des indicateurs LED pour le statut du module, le statut PROFIBUS, et le statut du réseau.
