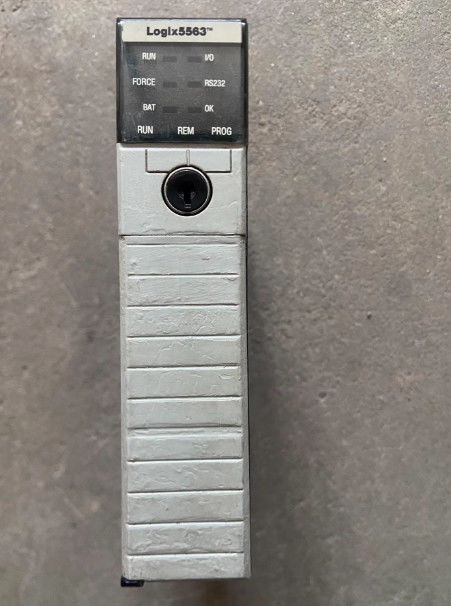

Description du produit 1756-L63

Le 1756-L63 est un module de processeur et un contrôleur pour la plateforme ControlLogix qui est fabriqué par Allen-Bradley/Rockwell Automation.et il a la capacité de compléter 100 programmes par tâche, effectuer 32 tâches individuelles, et compléter les tâches d'événement pour tous les déclencheurs d'événements.78 livres (0Comme les autres contrôleurs de cette gamme de produits, le 1756-L63 de style ouvert est également basé sur un châssis et peut être installé dans n'importe quel emplacement.Le contrôleur 1756-L63 dispose d'une mémoire de 8 MB qui est disponible pour le stockage des données et de la logique. En plus de cela, le module dispose d'une mémoire d'E/S de 478 KB, et les utilisateurs peuvent mettre à niveau le contrôleur avec une mémoire non volatile en option.Il convient de noter que le contrôleur n'est compatible qu'avec une carte mémoire CompactFlash de 128 MB 1784-CF128Le contrôleur est équipé d'un type d'isolation de base qui a été testé à 720 Volts DC pendant 60 secondes, et il a une tension d'isolation continue de 30 Volts.

Le régulateur a une dissipation de puissance de 3,5 watts, alors que la dissipation thermique s'élève à 11,9 BTU par heure.et un tirage de 14 mA à 24 Volts CCEn ce qui concerne la communication, le 1756-L63 est livré avec un port RS-132 intégré, bien que le contrôleur dispose d'autres modules de communication tels que le ControlNet, SynchLink,et les modules Data Highway Plus pour n'en nommer que quelques-uns.Cela signifie que les utilisateurs peuvent choisir le module de communication le plus approprié, et également changer les modules en fonction de leurs besoins.La vibration maximale que ce processeur peut supporter est de 2 g à 10 à 500 Hertz, et son choc de fonctionnement maximal est de 30 g. Cela prouve que le 1756-L63 est conçu pour les environnements difficiles.Le module peut supporter des températures de fonctionnement allant jusqu'à 60 degrés Celsius dans un environnement avec une humidité relative de 5 à 95%..

Spécifications techniques du numéro 1756-L63

• Modèle: 1756-L63/A
• Type: Contrôleur de mémoire ControlLogix de 8 Mo
• Capacité de mémoire: 8 Mo de mémoire utilisateur
• Énergie électrique: 24 V CC
• Consommation électrique: 2,5 W
• Plage de température de fonctionnement: de 0°C à 55°C (32°F à 131°F)
• Plage d'humidité relative: de 5% à 95% non condensée
• Les dimensions: 5,08 cm x 10,8 cm x 17,8 cm (2 pouces x 4,25 pouces x 7 pouces)
• Le poids: 0,99 lb
• Type de montage: rail DIN
• Rating de protection: IP20
• Ports de communication: 1 port série RS-232
• Temps d'analyse du programme: 0,08 ms
• tâches: 32 tâches, avec jusqu'à 100 programmes par tâche
• Mémoire d'entrée/sortie: 478 Ko
• Mémoire non volatile: 128 Mo
• Batterie: compatible avec 1756-BA1 ou 1756-BATM
• Réseaux pris en charge: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, E/S à distance, SynchLink

Le 1756-L63 est un contrôleur d'automatisation programmable (PAC) d'Allen-Bradley.Ce contrôleur est livré avec une interface de communication en série RS232 comme le port de communication primaire, cependant, ce contrôleur prend en charge d'autres protocoles de communication tels que EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink et autres protocoles de communication tiers en installant des adaptateurs de communication Allen-Bradley et en englobant des modules partenaires.

Le 1756-L63 est un contrôleur basé sur le châssis. Il est installé sur une variété de châssis ControlLogix tels que 1756-A4, 1756-A7, 1756-A10, 1756-A13 et 1756-A17.Il est également compatible pour une utilisation avec des sources d'alimentation standard et redondantes telles que 1756-PA50Il est recommandé d'utiliser les produits suivants: 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ou 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectivement.Il prend en charge la mise en œuvre de la redondance du contrôleur ainsi que le mouvement intégré en utilisant le système de communication en temps réel en série (SERCOS), Options analogiques via l'entrée du codeur, l'entrée LDT, l'entrée SSI et le mouvement sur le réseau Ethernet I/P.

Ce contrôleur est livré avec une mémoire utilisateur de 8 Mo et une mémoire d'E/S de 478 Ko. Il peut être ajouté avec un stockage de mémoire non volatile via le 1784-CF128 uniquement qui a une taille de mémoire de 128 Mo.Ce contrôleur prend en charge jusqu'à 128Il utilise une mémoire à accès aléatoire (RAM) à batterie avec des numéros de pièces de la batterie de 1756-BA1, 1756-BATM,1756-BATA pour les contrôleurs de la série A et 1756-BA2 pour les contrôleurs de la série B.

Le contrôleur 1756-L63 dispose d'un port de communication série RS-132 intégré.Autoroutes de données plusLes modules de communication par port série pris en charge par ce contrôleur sont le Modbus via logique, DH-485, le modem radio DF1, ASCII,et les modules DF1 plein/demi-duplexLa tension d'isolation continue du contrôleur 1756-L63 est de 30 Volts et il a un type d'isolation de base.Il a une dissipation de puissance de 3Il est équipé d'un système d'aération à courant continu de 5,1 volts et d'un courant de 24 volts de 14 mA.Le contrôleur 1756-L63 a un choc de fonctionnement de 30 g et un choc non de fonctionnement de 50 gIl a également une plage de température de fonctionnement de 0 à 60 degrés Celsius et une plage de température de non-opération de -40 à 85 degrés Celsius.Il a aussi une température maximale de l'air ambiant de 60 degrés Celsius.
