Informations générales

Identification du fournisseur (VendorID) 002AH

Identifiant du dispositif (DeviceID) 0302H

Voltage d'alimentation

24 V de courant continu Oui

portée admissible, limite inférieure (DC) 20,4 V

portée admissible, limite supérieure (DC) 28,8 V

portée admissible (rampage inclus), limite inférieure (DC) 20,4 V

portée admissible (ondulation incluse), limite supérieure (DC) 28,8 V

Protection externe des câbles d'alimentation (recommandation) Dans une construction avec potentiel de référence mis à la terre, un fusible est nécessaire pour les modules d'interface redondants (recommandation: 2,5 A)

Puffage de la ligne principale

Échec de l'alimentation électrique / tension temps d'énergie stockée 5 ms Courant d'entrée Consommation de courant, maximum 600 mA Courant d'entrée, type 4 A I2t 0,09 A2·

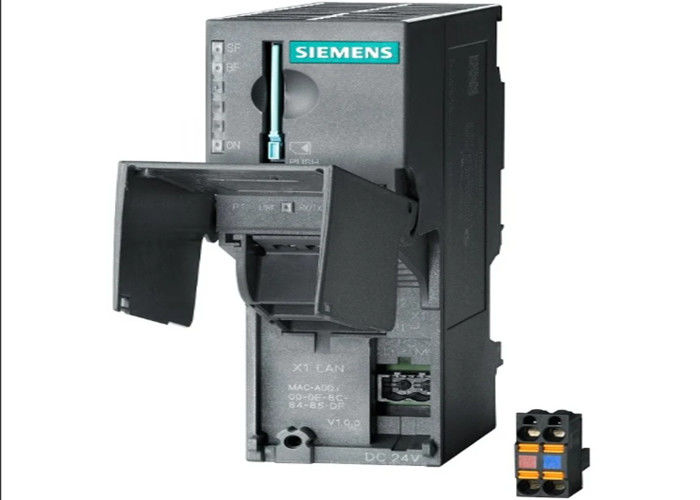

caractéristique du 6ES7153-4AA01-0XB0

courant de sortie pour le bus du plan arrière (5 V CC), max. 1,5 A Perte de puissance Perte de puissance, de type 6 W;Zone d'adressage typique Volume d'adressage Entrées 192 octets Sorties 192 octets Configuration matérielle Nombre de modules par interface esclave DPJe vous en prie. 12 Communication functions Bus protocol/transmission protocol PN IO Interrupts/diagnostics/status information Diagnostics indication LED Connection to network LINK (green) Yes Transmit/receive RX/TX (yellow) Yes Isolation Isolation checked with 500 V DC Degree and class of protection IP20 Yes Ambient conditions Operating temperature Min. 0 °C max. 60 °C Pression de l'air Altitude de fonctionnement au-dessus du niveau de la mer, max. 2000 m Dimensions Largeur 40 mm Hauteur 125 mm Profondeur 118 mm Poids Poids, approx. 215 g; approx.
