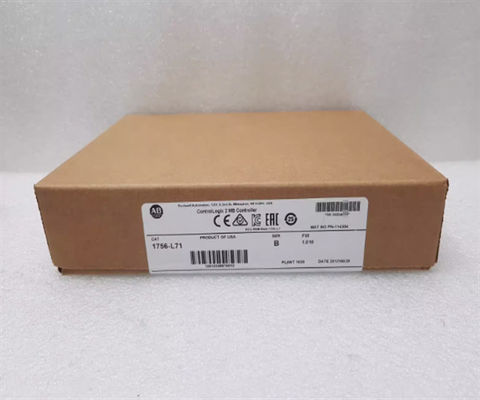

Description du produit 1756-L71

L'Allen-Bradley 1756-L71 est un contrôleur d'automatisation programmable ControlLogix. Il dispose d'un stockage disponible de 2 Mo pour la mémoire de l'utilisateur et d'une mémoire E/S de 0,98 Mo.Il dispose également d'un affichage alphanumérique de 4 caractères intégré pour une surveillance facile des informations d'exécution et du module et des diagnostics du contrôleurIl dispose d'un boîtier en style ouvert et d'un port USB à pleine vitesse One (1) 2.0 intégré.Autoroutes de données d'entrée/sortie à distanceIl est également livré avec une mémoire non volatile de 1 GB, mais vous pouvez la mettre à niveau à 2 GB avec le 1784-SD2.Il est recommandé de laisser la carte SD installée dans le contrôleurLe contrôleur 1756-L71 est équipé de trois modules de stockage de l'énergie du condensateur, dont deux sont amovibles.Le contrôleur 1756-L71 a également une tension d'isolation continue de 30 Volts, une dissipation de puissance maximale de 2,5 watts et une dissipation thermique de 8,5 BTU/heure.000, 128,000, ainsi que 128,000Il a une plage de température de fonctionnement de 0 à 60 degrés Celsius et une plage de température de stockage de -40 à 85 degrés Celsius.Sa température maximale de l'air ambiant est de 60 degrés Celsius et il a une humidité relative non condensante de 5% à 95%Le contrôleur a une vibration de 2G à 10 à 500 Hertz, un choc de fonctionnement de 30G et un choc de non-opération de 50G qui descend à 45G lorsque la carte SD est installée.D'autres contrôleurs peuvent exiger que l'utilisateur comprenne les premiers registres PLC, en particulier Byte et Bit, afin de commencer à traiter les éléments du programme.Avec 1756-L71, l'utilisateur doit simplement insérer un élément de programme et sélectionner le canal logique vers lequel l'E/S est physiquement câblé.l'utilisateur peut trouver la nécessité de déplacer un registre à un autre pour initier la conversion et le traitement juste pour obtenir les données analogiquesCe contrôleur exige simplement que l'utilisateur trouve le canal logique où le signal d'E/S est physiquement terminé.

Ce contrôleur fait partie de la plate-forme de contrôle Logix moderne qui est classée comme contrôleur d'automatisation programmable (PAC).Cette gamme de produits PAC est idéalement utilisée pour les besoins d'automatisation de taille moyenne à grande, particulièrement compatibles dans les exigences de contrôle des industries de l'automatisation des usines et des processus.

Le 1756-L71 est principalement doté d'une mémoire utilisateur de 2 Mo et d'une mémoire E/S de 0,98 Mo.Il est également livré avec une carte mémoire numérique sécurisée (SD) 1784-SD1 d'une capacité de 1 Go de mémoire non volatile qui peut être améliorée à 2 Go en la remplaçant par une carte 1784-SD2Ce contrôleur peut gérer jusqu'à 128 000 signaux d'entrée et de sortie discrets et 4000 signaux d'entrée et de sortie analogiques.

Étant un contrôleur moderne, le 1756-L71 n'utilise pas de batterie pour conserver le contenu de la mémoire d'accès aléatoire (RAM) ou de la mémoire volatile,il est équipé de modules de stockage d'énergie portant le numéro de catalogue 756-ESMCAP ou 1756-ESMCAPKCe module de stockage d'énergie est de type amovible qui est basé sur un condensateur.

Pour la communication industrielle, le 1756-L71 prend en charge l'installation d'adaptateurs de communication.Autoroutes de données plus, I/O à distance, SynchLink, réseaux de processus et de périphériques tiers.

Ce contrôleur est un contrôleur basé sur le châssis, ce qui signifie qu'un châssis ControlLogix spécifique doit être installé pour monter le module.Le numéro de série est le suivant:, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17 K. Les États membres doivent fournir à l'autorité compétente des États membres les informations suivantes:

Spécifications techniques pour 1756-L71

Le module de processeur Allen Bradley ControlLogix Logix5571 dispose de 0,98 Mo de mémoire I-O et de 2 Mo de mémoire utilisateur.5 BTU par heure Dissipation thermique.
