Description du produit 1756-A10

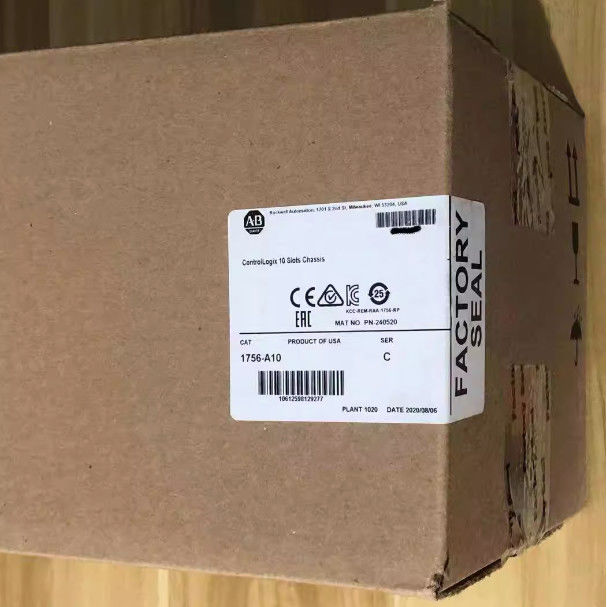

Le Allen-Bradley 1756-A10 est un châssis ControlLogix. Il dispose de dix (10) emplacements, fournissant des connexions et un logement pour les modules ControlLogix.5 A @ 1La fréquence d'alimentation doit être supérieure ou égale à la fréquence d'alimentation indiquée à l'annexe II.

• Les machines à sous: 10
• Montage: montage de panneau, horizontale
• Dissipation de puissance (maximum): 5 watts
• Type de boîtier: ouvert
• Courant de fond (5 volts CC): 10 ampères
• Courant de fond (24 volts CC): 2,8 ampères
• Taille de l'armoire (HxWxD), min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 pouces)
• Température de fonctionnement, série C: -25...+60 °C (-13...+140 °F)
• Température de fonctionnement, série B: de 0°C à +60°C (+32°F à +140°F)

Ce châssis prend en charge le montage de panneaux avec des espaces libres d'installation de 15,3 cm (6,0 pouces) pour l'espace libre supérieur et inférieur et de 10,2 cm (4,0 pouces) plus la largeur de l'alimentation électrique pour l'espace libre latéral.Si elle est installée à côté d'un autre châssis ControlLogix, l'espace libre requis entre le châssis est de 7,7 cm (3,0 pouces) plus la largeur de l'alimentation.les alimentations minces ou redondantes disposent d'une fente dédiée située à gauche et n'occupent pas une fente de châssis;.

Le 1746-A10 est disponible en deux séries, B et C.
le châssis de la série B a une plage de température de fonctionnement de 0 ~ 60 °C (0 ~ 140 °F), -25 ~ + 60 °C (-13 ~ + 140 °F) pour les modules de la série C,tandis que la température maximale de l'air ambiant est de 60 °C (140 °F) pour les deux séries.

Ce châssis est également équipé d'une terre fonctionnelle conçue pour être terminée avec 8,3 mm2 ou 8 AWG de fil de cuivre solide ou en filets avec un indice d'isolation de 90 °C ou plus.Il est également doté d'un sol protégeant la terre et conçu pour être terminé à l'aide d'un fil de cuivre solide ou en filets de 2,1 mm carrés ou 14 AWG avec un indice d'isolation de 90 °C (194 °F) ou plus.

Le 1756-A10 a un courant électrique de 1,5 A / 1,5 A entre le châssis et les fentes (chassis / fente) à 1,2 V, un de 4/4 A à 3,3 V et un de jusqu'à 2,8 A / 2,8 A à 24 V.

Il a une dissipation de puissance de 5 Watt (6,1 BTU/h équivalent de dissipation thermique) et une consommation de puissance opérationnelle maximale de 1,8 W.

Il est désigné par un code de température environnementale T5 (Amérique du Nord) et par un code CEI T6 (Union européenne).

Le 1756-A10 est également équipé d'un boîtier de type ouvert, avec une température de fonctionnement comprise entre 0 et 60 °C à une humidité non condensante de 5 à 95%.Il a une résistance aux chocs opérationnels nominale IEC 60068-2-27 de 30G et il peut supporter une vibration de 2G à 10-500 Hz en fonctionnement.

Le 1756-A10 a une dimension de 20 x 30 x 8 pouces et il pèse 3,2 livres.
